PCB厂设计进阶:PCB热设计优化

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:12发布日期:2025-03-11 09:49【

对于硬件工程师而言,PCB 设计水平直接影响电子产品的性能与稳定性。本文将聚焦一些容易被忽视却又至关重要的方面,助力硬件工程师进一步提升 PCB 设计技能。



线路板布局设计

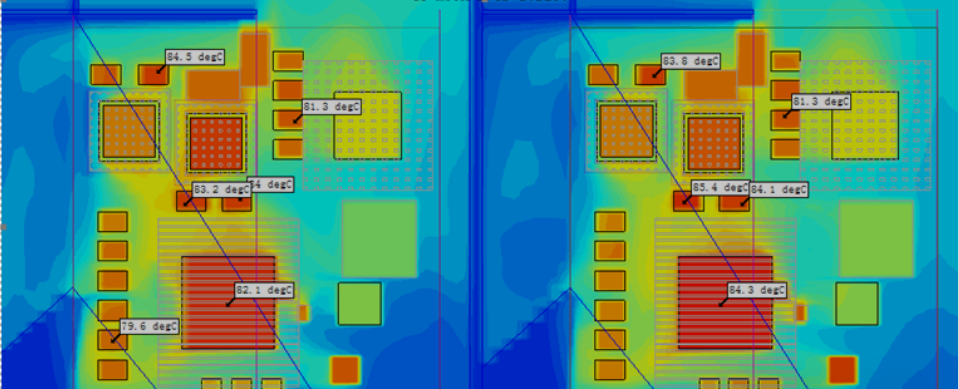

①高功率发热元件是否放置在靠近 PCB 边缘或通风口等易于散热的区域?可利用 CFD(计算流体动力学)模拟软件,分析不同放置位置的空气流动与散热效果,从而确定最佳位置。



②发热元件之间是否保持足够的间距以避免热量聚集?可依据热仿真分析结果,设定合适的间距值,保证热量有效散发。发热器件应尽可能分散布置,使 得单板表面热耗均匀,有利于散热。


③敏感元件是否远离发热元件?通过热影响区域分析,确定敏感元件与发热元件之间的安全距离。不要使热敏感器件或功耗大的器 件彼此靠近放置,使得热敏感器件 远离高温发热器件,常见的热敏感 的器件包括晶振、内存、CPU等。

电路板上要把热敏感元器件安排在最冷区域。对自然对流冷却设备,如果外壳密封,要把热敏感器件置于底部,其它元器件置于上部;如果外 壳不密封,要把热敏感器件置于冷 空气的入口处。对强迫对流冷却设 备,可以把热敏感元器件置于气流入口处。

④ 参考板内流速分布特点进行器件布局设计,在特定风道内 面积较大的单板表面流速不可避免存在不均匀问题,流速大的 区域有利于散热,充分考虑这一因素进行布局设计将会使单板 获得较优良的散热设计。


⑤对于通过PWB散热的器件,由于依靠的是PWB的整体面积来散热,因此即使器件处于局部风速低的区域内,也并不一定会有散热问题,在进行充分热分析验证的基础上,没有必要片 面要求单板表面风速均匀。


⑥当沿着气流来流方向布置的一系列器件都需要加散热器时,器件尽量 沿着气流方向错列布置,可以降低上下游器件相互间的影响。如无法交错 排列,也需要避免将高大的元器件(结构件等)放在高发热元器件的上方。

⑦对于安装散热器的器件,空气流经该器件时会产生绕流,对该器件两 侧的器件会起到换热系数强化作用;对该器件下游的器件,换热系数可能会加强,也可能会减弱,因此对于被散热器遮挡的器件需要给出特别关注。

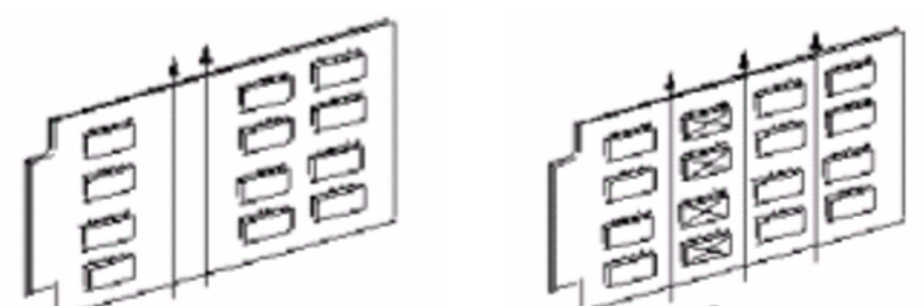

⑧注意单板风阻均匀化的问题:单板上器件尽量分散均匀布置,避免沿 风道方向留有较大的空域,从而影响单板元器件的整体散热效果。

PCB厂讲在电子设备运行时,芯片和其他元件会产生热量,如果热量不能有效散发,会导致元件性能下降甚至损坏。在布局时,要将发热量大的元件(如功率芯片、大功率电阻等)放置在利于散热的位置,比如靠近进风口,或者风速较大的位置。同时,要避免将对温度敏感的元件(如晶体振荡器、某些传感器)放置在发热元件附近,防止其性能受温度影响。

例如,在设计一款工业控制板时,将功率 MOSFET 集中放置在 PCB 边缘,并在其下方设置大面积的散热铜箔,同时在铜箔上添加过孔,形成 “热过孔”,有效增强了散热效果。通过这种方式,该控制板在长时间高负载运行下,关键元件的温度仍能保持在合理范围内,确保了系统的稳定性。此外,稳定的温度环境对信号完整性也有积极影响。过热可能导致元件参数漂移,进而影响信号传输的准确性和稳定性 ,良好的热管理能为信号的稳定传输提供基础条件。
