探秘汽车摄像头线路板：从功能实现到特性优势全方位解析

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：314发布日期：2025-01-15 10:09【大中小】

车辆上安装的摄像头主要有三种：感知摄像头、环视摄像头和驾驶员监控摄像头。

传感摄像头：安装在挡风玻璃上部，感应范围广，可用于自动驾驶或者驾驶辅助，例如辅助驾驶的LKA、LCA、AEB等功能，保障车辆前部行驶安全。

驾驶员监控摄像头：安装在车辆仪表盘附近，可以感应驾驶员的健康状况，用于DMS(驾驶员监控系统)确保安全驾驶。

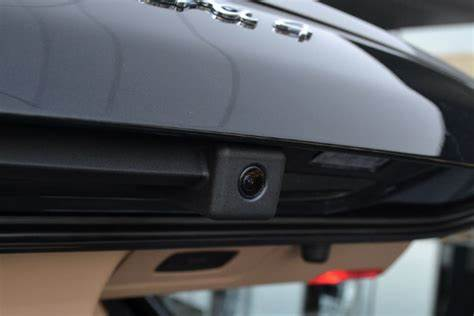

环视摄像头：摄像头装置安装在车辆车身的前部、后部、左侧和右侧，可以感应车辆周围约1米的整个周边，可用于停车辅助，保障车辆周围的安全。

由于功能和安装位置的不同，车载摄像头在设计上的区别也很大，如传感摄像头和驾驶员监控摄像头的安装空间有限，更多的使用了软硬结合板做一体化设计，传感摄像头由于安装在挡风玻璃上部，对于外形有特别要求，其更多使用了摄像头板和主板的分立设计。

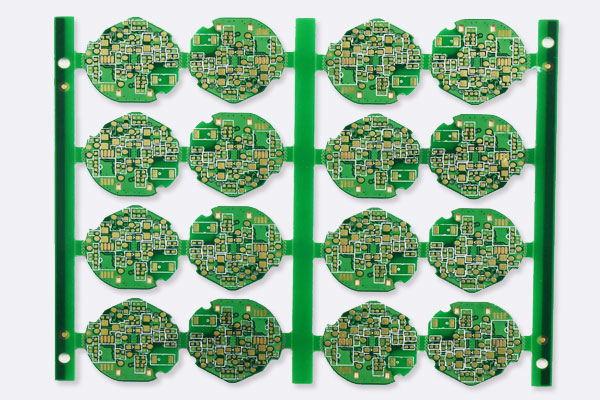

汽车摄像头线路板是汽车电路板的一种特定类型，专门服务于汽车摄像头系统。它如同汽车摄像头的 “神经脉络”，采用印刷技术将铜箔线路印制在绝缘基板上，通过特定电路图案连接各种电子元件，如电阻、电容、芯片等。

功能实现

信号传输：汽车摄像头线路板负责将摄像头捕捉到的图像信号准确、快速地传输至汽车的电子控制单元（ECU）或其他相关图像处理系统。由于汽车内部电磁环境复杂，线路板需采用电磁屏蔽措施，如添加屏蔽层、合理布局线路等，确保图像信号不受发动机、电机等电磁辐射的干扰，保证数据的准确性与完整性。同时，为满足自动驾驶辅助系统对高清图像实时传输的要求，线路板要支持 LVDS 等高速接口标准，通过优化板材、线宽线距及信号层与地层布局等，降低信号传输损耗与延迟.

数据处理：随着汽车智能化程度的提高，摄像头线路板承担着对图像数据进行预处理的任务，如边缘检测、图像增强等，以减轻主处理器负担，提高系统响应速度。线路板上集成的专用图像处理芯片或模块，能够快速运算处理图像信号，提取关键特征信息，为自动驾驶决策提供依据，例如对车道线的实时识别与跟踪.

电源分配：为摄像头及其相关电子元件提供稳定的电源供应，保障其正常工作。根据不同元件的用电需求，合理分配电能，确保电压和电流的稳定，防止因电源问题导致图像采集或传输出现异常，影响摄像头的性能和行车安全。

控制执行：连接摄像头的控制单元与执行元件，将控制单元的指令准确传递给执行元件，实现对摄像头的各种控制操作，如自动对焦、曝光调节等，确保摄像头能够根据不同的行车场景和需求，快速调整参数，获取清晰、准确的图像信息。

汽车摄像头PCB特性优势

高可靠性：汽车摄像头线路板的高可靠性是保障行车安全的关键。在汽车复杂多变的行驶环境中，它要在整个汽车使用寿命周期内稳定工作，这就要求从原材料选择、设计工艺到制造质量都严格把控，确保焊点牢固、基板耐腐蚀等，以满足汽车使用环境的高标准要求.

耐高温与耐低温：汽车发动机舱等部位温度变化大，摄像头线路板需在 - 40℃至 125℃甚至更宽的温度范围内正常工作。因此，基板材料和电子元件的温度特性至关重要，只有具备良好的耐高温和耐低温性能，才能保证在极端温度条件下，图像信号的稳定传输和处理，确保摄像头系统的正常运行.

抗振动与冲击：汽车行驶中的振动和冲击不可避免，线路板必须能够承受这些外力。通过采用特殊固定方式和增强结构，如加固胶固定元件、增加电路板机械强度等措施，防止电子元件松动、焊点脱落和线路损坏，保证摄像头在颠簸路况下仍能稳定工作，为行车安全提供持续可靠的图像支持.

电磁兼容性好：汽车内众多电子设备产生的电磁干扰相互影响，而摄像头线路板良好的电磁兼容性，可防止自身干扰其他设备，同时抵御外界干扰。通过合理线路布局、屏蔽措施等，确保图像信号的纯净度和稳定性，使摄像头系统在复杂电磁环境中正常工作，为汽车的智能驾驶辅助系统等提供准确的图像数据.

PCB厂总结的汽车摄像头线路板发展趋势

随着汽车行业向电动化、智能化、网联化方向发展，汽车摄像头线路板面临着更高的要求和更多的机遇。一方面，自动驾驶技术的普及将促使线路板向更高集成度、更强性能方向发展，如集成多个摄像头处理功能、具备更强大的人工智能处理能力等。另一方面，汽车电子电气架构的变革，要求线路板更好地适应与中央计算单元或域控制器之间的高速通信需求，采用新的通信协议与接口标准.
