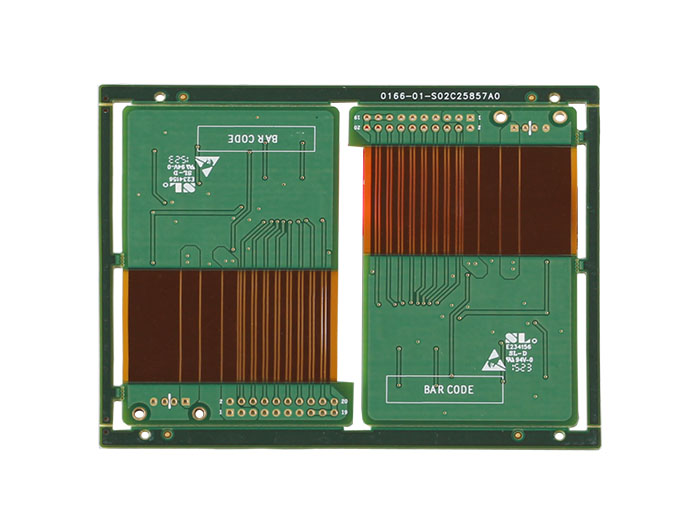

软硬结合板是一种新型的线路板，由柔性线路板（FPC）与硬性线路板（PCB）经过压合等工序，按相关工艺要求组合在一起形成。这种线路板同时具备FPC的挠性和PCB的刚性，因此在一些有特殊要求的产品中，如需要节省内部空间、减少成品体积、提高产品性能等，软硬结合板具有显著的优势。

汽车软硬结合板，是一种专门应用于汽车领域的先进电路板类型。它融合了刚性电路板的稳定性与柔性电路板的可弯折特性，兼具二者优势，以满足汽车复杂且严苛的电子系统需求。

从结构上看，汽车软硬结合板通常由刚性区域和柔性区域共同构成。刚性部分如同传统电路板，为各类电子元件提供稳固的安装基座，能承载如芯片、大功率电阻等较重、对平整度要求高的器件，确保它们在汽车行驶过程中的剧烈震动与温度变化下，依然保持精准的电气连接。柔性区域则像一条灵动的纽带，可依据汽车内部不规则的空间布局自由弯曲、扭转，巧妙地绕过障碍物，实现不同刚性区域间，或是刚性区域与汽车其他部件之间的紧密电气导通。

在材料选择方面，为适应汽车的特殊工况，汽车软硬结合板采用了高性能的基材。刚性层多选用耐高温、机械强度高的玻纤环氧树脂板，保障在发动机舱等高温环境下不软化、不变形，维持线路的可靠传输；柔性层则运用特殊的聚酰亚胺薄膜，其具有出色的柔韧性、耐折性，以及良好的绝缘性能，即使频繁弯折也不易出现线路疲劳断裂的问题。

电气性能上，汽车软硬结合板需满足汽车电子系统严格的要求。一方面，其线路设计精细，如同人体神经网络般复杂而有序，精准规划的铜铂厚度与线宽，既能承载汽车各类控制系统（如发动机控制、制动系统控制）中的大电流，又能稳定传输如传感器信号等微弱电信号，确保汽车运行的精准操控与安全监测。另一方面，为减少电磁干扰对汽车电子设备的影响，软硬结合板在设计和制造过程中融入了特殊的屏蔽措施，防止车内复杂的电磁环境干扰关键信号传输，保障汽车电子系统的稳定运行。

在汽车领域，软硬结合板常用于方向盘上连接母板的按键、车用视讯系统屏幕和操控盘的连接、侧边车门上音响或功能键的操作连接等。这些部件需要承受汽车行驶过程中的振动和冲击，而软硬结合板的高密度设计和优良电气性能能够满足这些要求。
