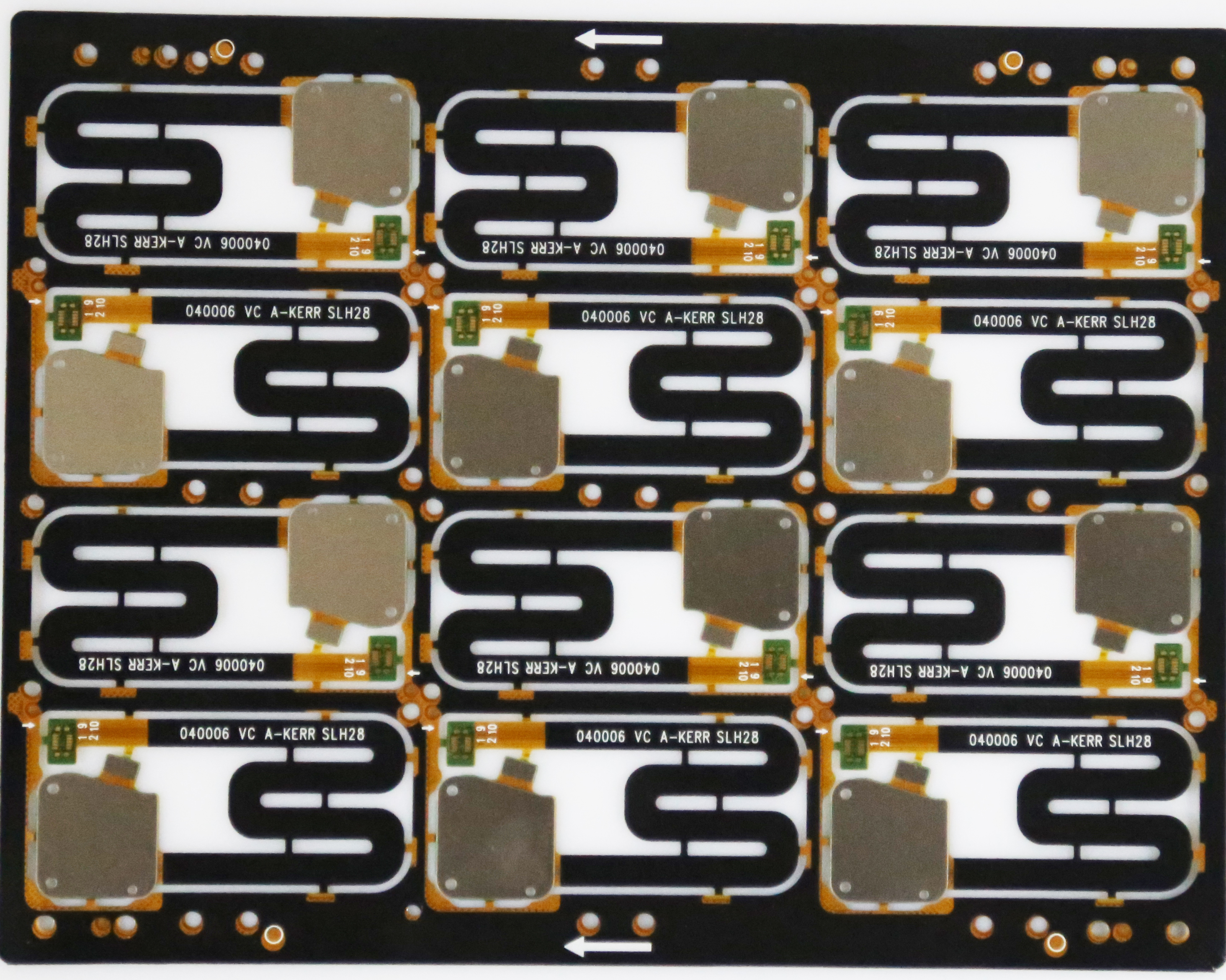

手机做到多薄的时候会使用指纹识别软硬结合板厂的软硬结合板?
目前大部分手机都开始使用指纹识别软硬结合板厂的软硬结合板(RF设计),除了可节约空间外,还有其他作用么?
指纹识别软硬结合板厂的软硬结合板相较于一般PCB之优点:
1. 重量轻
2. 介层薄
3. 传输路径短
4. 导通孔径小
5. 杂讯少,信赖性高
指纹识别软硬结合板厂的软硬结合板较于硬板之优点:
1. 具曲挠性,可立体配线,依空间限制改变形状.
2. 耐高低温,耐燃.
3. 可折叠而不影响讯号传递功能.
4. 可防止静电干扰.
5. 化学变化稳定,安定性,可信赖度高.
6. 利于相关产品的设计,可减少装配工时及错误, 并提高有关产品的使用寿命.
7. 使应用产品体积缩小,重量大幅减轻,功能增 加,成本降低.
我们深联电路指纹识别软硬结合板厂19年专注于软硬结合板的生产,拥有专业的技术团队,优秀的服务团队,产品质量过硬,你值得拥有!
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品
通讯手机HDI
-
-
型号:GHS08K03479A0
阶数:8层二阶
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金+OSP
通讯手机HDI
-
-
型号:GHS06C03294A0
阶数:6层二阶
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小线宽:0.075mm
最小线距:0.075mm
最小孔径:0.1mm
表面处理:沉金
通讯模块HDI
-
-
型号:GHS04K03404A0
阶数:4层一阶+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小线宽:0.076mm
最小线距:0.076mm
最小孔径:0.1mm
表面处理:沉金+OSP
5G模块PCB
P1.5显示屏HDI
-
-
型号:GHS04C03605A0
层数:4层一阶
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.13mm
最小线距:0.097mm
表面处理:沉金
外形公差:+0.05/-0.15mm(板内无定位孔)
特殊要求:灯窝间距:P1.5
P2.571显示屏HDI
-
-
型号:GHS04C03429A0
阶层:4层一阶
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.152mm
最小线距:0.152mm
表面处理:沉金
外形公差:+/-0.15mm(板内无定位孔)
特殊要求:控深钻帽子电镀间距:P2.571
P1.9显示屏HDI
-
-
型号:GHM08C03113A0
阶层:8层一阶
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.127mm
最小线距:0.127mm
表面处理:沉金
外形公差:+0.05/-0.15mm(板内无定位孔)
特殊要求:控深钻间距:P1.9
P1.923显示屏HDI
