关于汽车天线PCB的生产制造注意事项

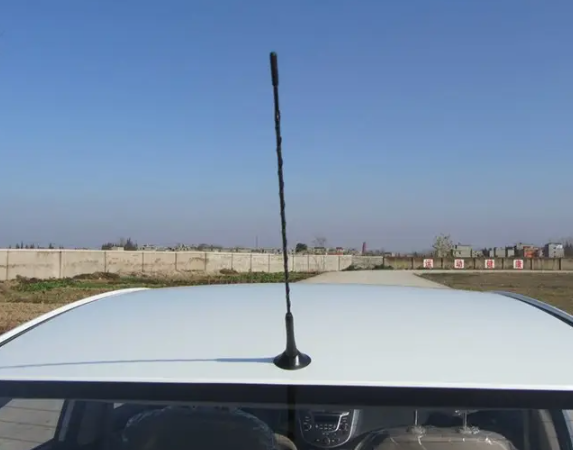

汽车天线 PCB 是汽车天线系统的关键组件。它具备特定的高频特性设计，通过精准的布线与材料选择来确保天线信号的高效传输与收发。同时，汽车天线 PCB 需兼顾电磁兼容性与机械稳定性，在复杂的汽车电磁环境中可靠运行，并适应车辆行驶中的振动、温度变化等状况，以保障汽车天线功能的稳定发挥，为汽车通信、导航等系统提供有力支撑。
接下来跟随小编一起来了解一下关于汽车天线PCB的生产制造注意事项。
线路板制造工艺选择
蚀刻工艺
汽车天线 PCB 的蚀刻工艺要精确控制，以确保天线线路的精度和质量。对于高频天线线路，蚀刻精度要求更高，一般线宽和线间距可以达到 0.1mm 甚至更小。采用先进的蚀刻设备和工艺参数，如合适的蚀刻液浓度、蚀刻速度和蚀刻温度等，能够保证天线线路的清晰和完整。
在蚀刻过程中，要注意避免蚀刻过度或蚀刻不足的情况。蚀刻过度可能会导致线路变细，影响天线的阻抗特性；蚀刻不足则会使线路之间的绝缘间距不够，增加短路风险。
钻孔工艺
汽车天线 PCB 上的过孔用于连接不同层的线路和安装元器件。钻孔的精度和质量直接影响 PCB 的电气性能和机械性能。在钻孔过程中，要控制好钻孔的直径、深度和垂直度。对于高频天线 PCB，过孔的孔径要尽量小，以减少对信号传输的影响。
钻孔后的孔壁要进行金属化处理，以确保良好的导电性。通常采用化学镀铜或电镀铜的方式，在孔壁上形成一层均匀的铜层。金属化过孔的质量控制包括铜层厚度、附着力和均匀性等方面，这些因素都会影响信号在层间的传输效果。
汽车天线线路板质量检测与控制
电气性能检测
在生产过程中，要对汽车天线 PCB 进行全面的电气性能检测。包括天线的谐振频率、增益、输入阻抗、驻波比等参数的测试。可以采用网络分析仪等专业设备，在模拟汽车实际工作环境的条件下进行测试，确保天线的电气性能符合设计要求。
对 PCB 上的信号线路进行通断测试和短路测试，检查线路是否存在开路或短路故障。同时，要检测滤波电路、匹配电路等辅助电路的功能是否正常，保证天线系统的整体性能。
外观与机械性能检查
外观检查主要包括 PCB 的表面平整度、线路完整性、元器件安装情况等方面。检查线路是否有划伤、氧化或翘起等问题，元器件是否安装牢固、引脚是否焊接良好。
机械性能检查要验证 PCB 在模拟汽车振动和冲击环境下的稳定性。可以通过振动台和冲击试验机等设备，按照汽车行业标准进行测试，检查 PCB 是否会出现松动、断裂或接触不良等情况。
ps:部分图片来源于网络，如有侵权，请联系我们删除
