如何选择一个好的PCB厂呢?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:540发布日期:2024-11-25 11:16【

选择一个好的 PCB 厂,需要综合多方面因素进行考量,以下是一些建议:



资质认证

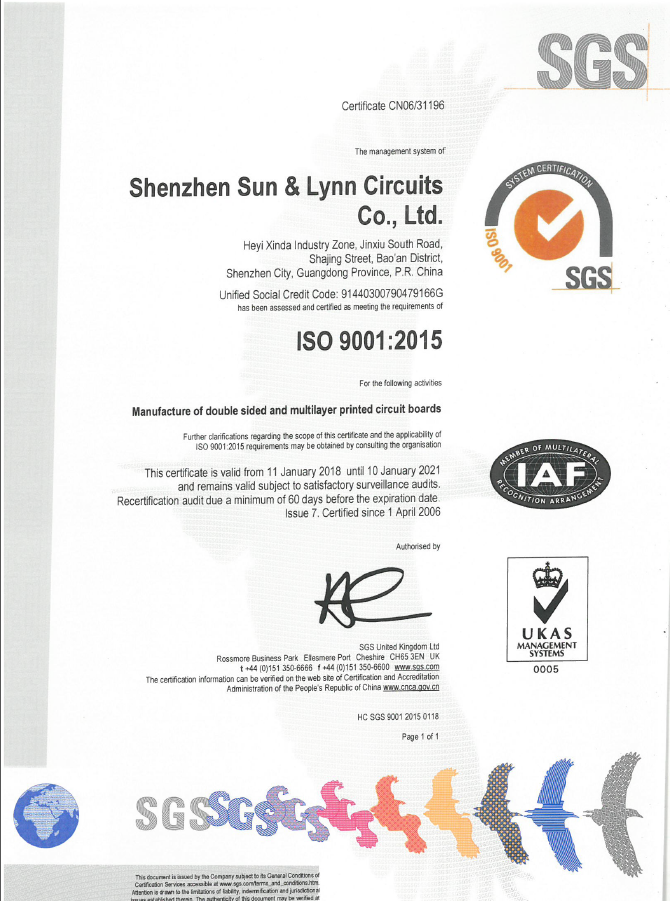

ISO9001 认证:这是对企业质量管理体系的权威认证,获得该认证的 PCB 厂在生产流程、质量控制等方面有较为规范和严格的管理,能有效保障产品质量的稳定性和可靠性.

UL 认证:表明其生产的电路板在安全性能上符合相关标准,可以确保电路板在使用过程中的安全性,降低安全风险.

IPC 标准认证:如 IPC-6012、IPC-A-600 等专业认证,体现了企业在 PCB 设计、制造、检测等方面的能力达到行业较高水平,有助于保证产品的一致性和可制造性.



PCB厂的生产规模

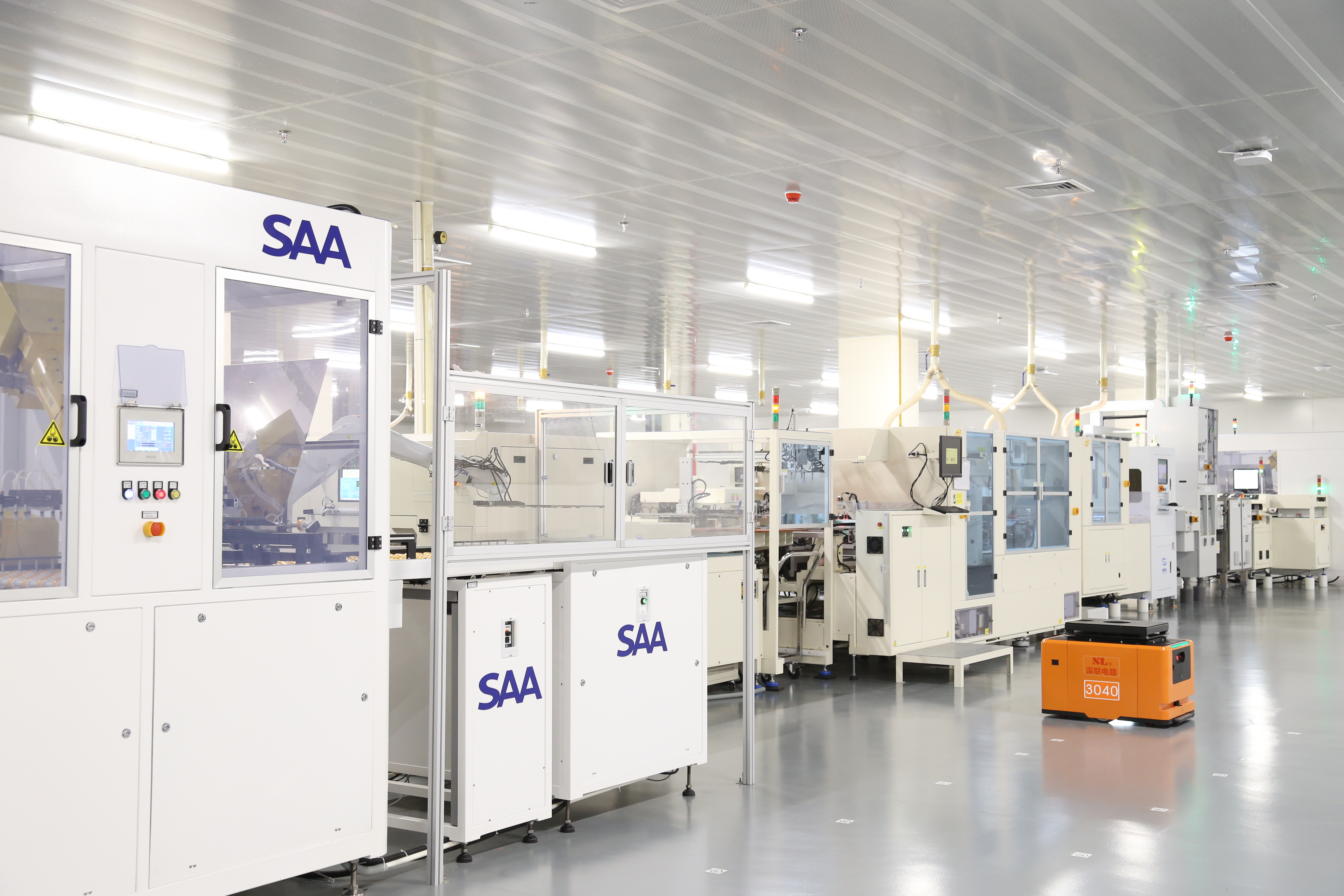

设备与产能:规模较大的 PCB 厂通常拥有更先进、更多的生产设备和更完善的生产线,如自动化程度高的贴片机、高精度的钻孔机等,其年产能也相对较大,能够满足大规模生产的需求,并且在生产效率和产品质量上更有保障5.

管理体系:大企业一般具备更成熟、更完善的管理体系,从原材料采购、生产计划安排到质量检测等各个环节都有规范的流程和严格的把控,从而确保产品质量的稳定性和交货期的准时性.



工艺技术

电路板材料选择:优质的 PCB 厂会根据不同的产品需求,合理选用高性能的电路板材料,如高频板选用低损耗、高稳定性的材料,以满足产品在信号传输、耐热性、耐腐蚀性等方面的要求.

工艺流程控制:精确控制每一道生产工序,包括蚀刻精度、钻孔位置精度、电镀质量等,确保产品的线路清晰、导通良好、阻抗匹配等,从而提高产品的性能和可靠性

贴片技术应用:先进的贴片技术是衡量 PCB 厂综合实力的重要指标之一,如高精度的贴片设备和精湛的贴片工艺,能够实现微小元件的准确贴装,提高产品的组装质量和生产效率.



质量控制

检测设备与手段:好的 PCB 厂会配备齐全且先进的检测设备,如 AOI 光学检测设备、X 射线检测仪等,通过多种检测手段对产品进行全面、细致的检测,及时发现并剔除不良品,保证产品质量.

质量标准执行:严格遵循国际通用的质量标准,如 IPC 标准,以及客户特定的质量要求,建立完善的质量管理体系和质量追溯机制,确保每一块出厂的 PCB 板都符合高品质标准.



售后服务

响应速度:在客户遇到问题时,能够迅速做出响应,及时提供技术支持和解决方案,帮助客户解决生产过程中遇到的困难,减少因产品问题导致的生产延误.

服务态度:良好的服务态度也是选择 PCB 厂的重要因素之一,积极主动地为客户服务,耐心解答客户的疑问,能够让客户感受到合作的诚意和舒心,提高客户的满意度和忠诚度.



价格与交期

价格合理性:在保证产品质量和服务水平的前提下,选择价格合理的 PCB 厂。需要综合考虑厂家的生产成本、技术水平、市场行情等因素,避免因价格过低而导致产品质量和交期无法保障,同时也要防止过高的价格影响产品的市场竞争力.

交货期保障:了解 PCB 厂的生产周期和交货能力,确保其能够按照合同约定的时间准时交货,以满足项目的进度要求。特别是对于一些紧急订单,需要考察厂家是否具备应急生产和加急交付的能力.



线路板厂技术实力与创新能力

研发团队:拥有专业的研发团队和技术人员,能够不断进行技术创新和工艺改进,紧跟电子行业的发展趋势,开发出更先进、更具竞争力的 PCB 产品和解决方案,为客户提供个性化的定制服务.

新技术应用:关注厂家在新技术、新材料、新工艺方面的应用情况,如 5G 通信技术、新能源汽车领域所需的特殊 PCB 制造技术等,选择能够满足未来产品升级和市场变化需求的 PCB 厂.



环保与可持续发展能力

环保法规遵守:确保 PCB 厂严格遵守国家和地方的环保法规,在生产过程中采取有效的环保措施,减少废水、废气、废渣的排放,降低对环境的污染.

环保材料与工艺:优先选择采用环保材料和工艺的厂家,如无铅焊接工艺、环保型油墨等,这不仅有利于环境保护,也符合市场对绿色电子产品的需求,同时还能降低企业在环保方面的潜在风险.



ps:部分图片来源于网络,如有侵权,请联系我们删除
