软硬结合板的常见结构及工艺流程,你知道吗
软硬结合板(Rigid-Flex PCB)是一种集成了刚性印刷电路板(PCB)和柔性印刷电路(FPC)的新型电子互连技术。它兼具两者的优点,能够提供更加灵活的空间布局能力,同时保持电子组件的支撑和稳定性。
以下是软硬结合板的常见结构及工艺流程的概述:
常见结构

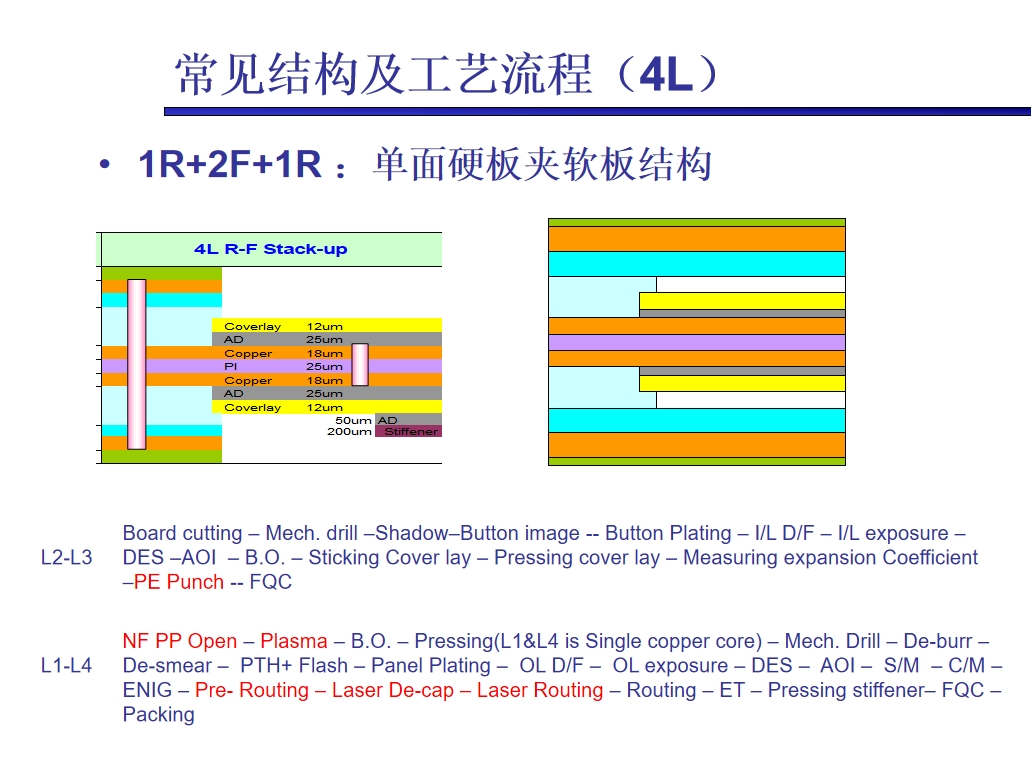

1. 单面结构:一面是刚性板,另一面是柔性板,通过镀通孔(PTH)连接。
2. 双面结构:刚性板和柔性板分别位于两侧,通过导通孔进行电气连接。

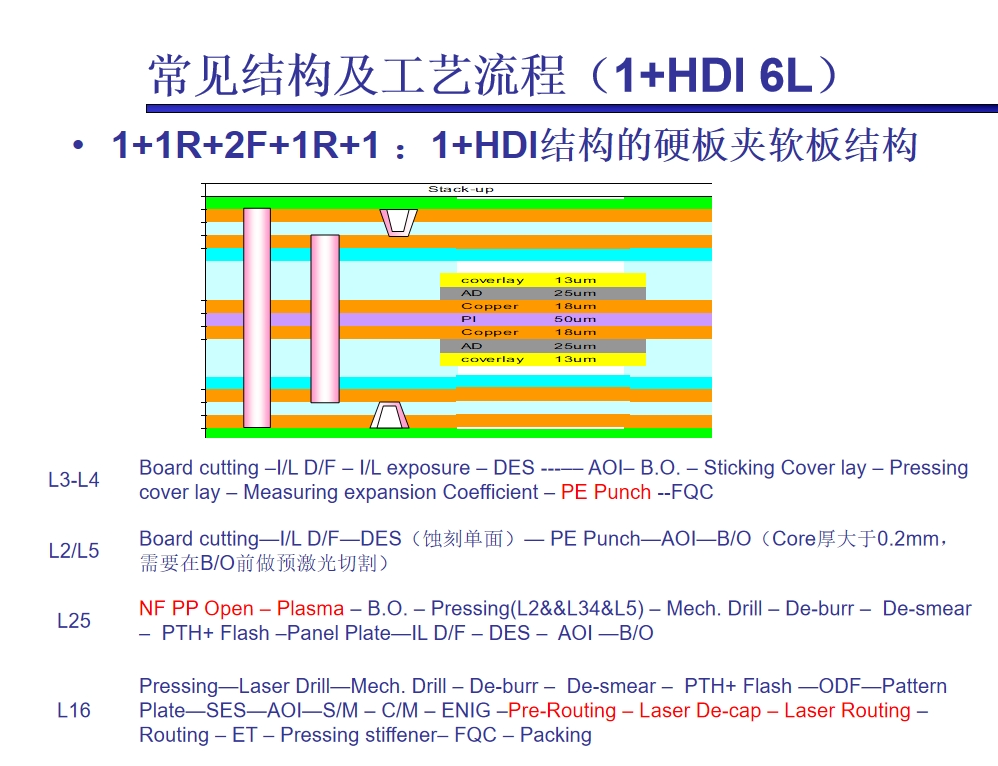

3. 混合结构:在一块板上集成多个刚性和柔性区域,根据需要设计复杂的多层布线。
4. 多层层压结构:包含多个硬质层和柔性层的复杂组合,适用于高端电子产品。
工艺流程
1. 设计与预准备
设计阶段:使用CAD软件进行电路设计,确保刚性部分与柔性部分的精确对接。
材料选择:根据产品需求选择合适的基材,如PI(聚酰亚胺)、FR4等。
制作导电层:通过光刻工艺制作导电图案。
2. 内层图形制作
内层图形转移:将设计图形转移到覆铜板上,常用方法包括光刻、激光直接成像(LDI)等。
蚀刻过程:使用化学蚀刻去除多余的铜,形成所需的电路图案。
3. 层压
刚性层压:将预处理的内层图形与其他刚性基材一起层压。
柔性层压:将柔性基材与导电层结合,通常采用热压工艺。
4. 钻孔与镀铜
机械钻孔:在指定位置进行机械钻孔,以便后续安装元器件或实现层间连接。
镀铜:通过化学镀或电解镀的方式在孔壁上镀上一层铜,以确保可靠的电气连接。
5. 外层图形与蚀刻
外层制作:类似于内层制作,通过图形转移和蚀刻形成外层电路。
电路板制作:在柔性基材上制作电路图案,并保护柔性区域的弯曲性能。
6. 柔性与刚性板结合
结合工艺:将制好的柔性电路与刚性板精确对齐并结合,常用方法有热压结合、粘合剂粘合等。
7. 表面处理
焊盘处理:对裸露的铜表面进行处理,如沉金、OSP(有机保焊膜)、喷锡等,以增强焊接性能和防止氧化。
8. 测试与质量控制
电测试:进行电路的连通性测试,确保无断路或短路现象。
功能测试:对组装后的板进行功能测试,验证电路的整体性能。
质量检验:检查外观、尺寸、层间对准等,确保产品质量符合标准。
9. 组装与成品
元器件安装:通过SMT(表面贴装技术)或THT(通孔安装技术)安装元器件。
最终测试:进行全面的功能测试,确保产品在交付前满足所有技术要求。
软硬结合板的制造是一个涉及精细操作和高质量标准的复杂过程,每一步都需要精确控制。
软硬结合板厂才能确保最终产品能够满足现代电子设备对于高性能和高可靠性的要求。
