手机无线充线路板厂带你了解5G PCB市场发展现状及趋势分析
2020年的在疫情冲击下,5G产业却逆势发展,由此,手机无线充线路板产业新一轮需求被点燃。
基站用PCB市场规模超500亿元
5G产业链中最先受益的是宏基站,PCB是最核心的材料。根据《每日财报》获得的信息,各大运营商在今年的5G相关投资预算已经飙升1803亿,而2019年5G总投资约为330亿。
随着市场对于基站建设预期的提高,参考4G建设周期第二年,预计今年运营商基站建设有望超过80万,PCB订单目前已经到了6月份,其中部分一季度的订单递延至二季度,并且中国移动第二期的5G无线网络设备采购量也大大超过市场预期,高景气度得以延续。

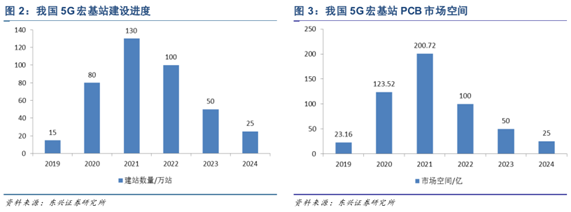

宏基站:5G最先受益的领域,基站用PCB市场规模超500亿元
5G加速PCB成“一超多强”的产业格局
综合PCB上市企业一季度业绩分析,通信和服务器是PCB和覆铜板增长的主要动力,受疫情影响的产业链订单正在加速回补中,目前头部PCB厂商中,5G基站和网络设备等新产能均进入爬坡期。
其中,深南电路表示,与去年同期相比,今年一季度通信、服务器、医疗订单占比有所提升,特别是5G订单占通信订单比重大幅提升,5G通信PCB产品由小批量阶段逐步进入批量阶段,5G产品占比有所提升。
作为国内四大5G基站设备供应商的华为和中兴,其PCB供应商沪电股份等也同步深度受益。与此同时,在运营商的二期设备招标中,华为和中兴均拿下较大集采份额,其PCB供应商的红利依然可期。
此外,由于市场对各类线路板的需求都在持续增长,其中以高端产品的涨幅尤为明显,连带覆铜板多次出现因供不应求而涨价的现象。作为国内覆铜板行业头部厂商的生益科技,凭借产能和产品性能优势,其一季度业绩也保持正向增长。
“受益于5G建设加快,5G通信和终端的庞大需求,将助力PCB行业企业业绩持续增长。”业内人士表示:当前,在鹏鼎控股、深南电路、沪电股份、生益科技等组成的一超多强的格局下,基于我国在5G基础设施领域的供应链完整度和成熟度,PCB持续向高密度、高集成、高频高速等方向发展,多层板、HDI板等需求也带动部分厂商持续加码扩产。
5G用PCB生产难度高,提升产业门槛
值得注意的是,5G用PCB通信板因要符合高频、高速等特色,因此对于多层高速PCB板、金属基板等等有更高要求。
高频、高速、大尺英寸和多层等特性使PCB并非只依靠增加原料的投入就可以完成终端需求。要印刷这些高频高速电路的生产线不只需要 较高的技术和设备投入,更需要技术人员和生产人员的经验累积,同时客户端的认证手续严格且繁琐。
目前中国平均5G基站PCB产品良率不到95%,但高技术性也因此变相提升产业门槛,可使相关企业生产及运营周期拉长。
当前行业增长主要依赖由5G推动的通信基础设施建设,这一过程将持续到2021年。随着PCB 的行业规模不断扩大,越来越多的企业试图通过市场手段,募集资金扩大生产,形成规模优势,部分落后的中小企业将逐步退出市场,与此同时,产品不断向高密度、高精度、高性能方向发展,市场将进一步集中到具备研发实力的龙头企业。
ps:部分图片来源于网络,如有侵权,请联系我们删除
