PCB 厂,品质与创新的坚守
在我们生活的周围,有这样一个默默却又至关重要的存在——PCB 厂。PCB 厂,作为电子产业的基石,承载着无数科技产品得以诞生和发展的重任。
在 PCB 厂中,软硬结合板无疑是一颗璀璨的明星。它将软板的柔韧性与硬板的稳定性巧妙地结合在一起,为各种复杂的电子设备提供了完美的解决方案。无论是小巧精致的智能手机,还是功能强大的电脑主机,都离不开软硬结合板的精妙设计。PCB 厂通过先进的技术和精湛的工艺,将一片片薄薄的基板打造成具有强大功能和可靠性能的软硬结合板,让科技的力量在我们手中得以尽情释放。
而 HDI 更是 PCB 厂不断追求创新的体现。HDI 技术使得 PCB 板能够在有限的空间内实现更高密度的布线,极大地提升了电子产品的集成度和性能。这意味着更小、更轻薄的设备成为可能,为人们的生活带来了更多的便捷与乐趣。PCB 厂的工程师们凭借着对技术的执着和对未来的洞察,不断攻克难关,推动着 HDI 技术的不断进步,让电子产品在日益紧凑的空间里绽放出更加耀眼的光芒。
那么,PCB 厂都应在哪些方面和特点上下功夫呢?

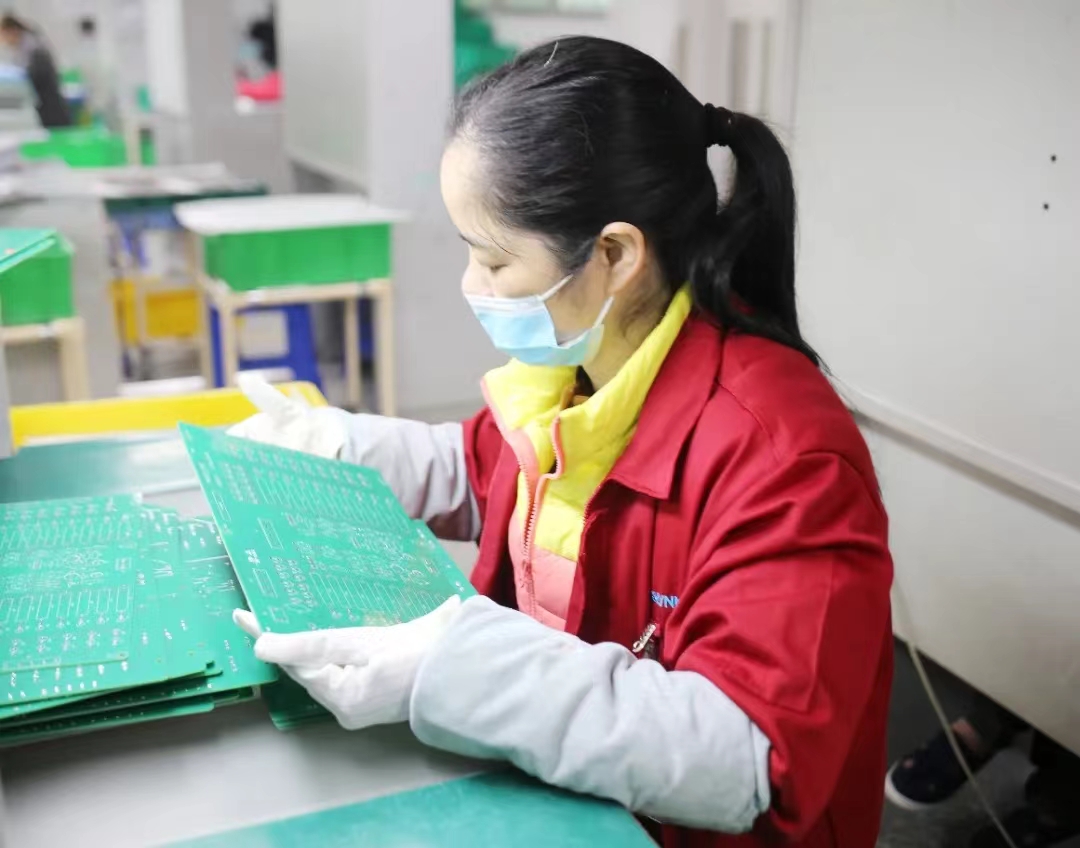

首先线路板厂小编要讲的是,品质是 PCB 厂的立身之本。从原材料的严格筛选到每一道生产工序的精细把控,从严谨的质量检测到完善的售后服务,PCB 厂都要始终坚守对品质的极致追求。只有确保生产出的每一块 PCB 板都符合高标准、高质量的要求,才能赢得客户的信任和市场的认可。只有让品质成为 PCB 厂的名片,才能在激烈的市场竞争中立于不败之地。
其次,创新是 PCB 厂持续发展的动力源泉。科技日新月异,电子行业的发展更是瞬息万变。PCB 厂要紧跟时代的步伐,不断加大对研发的投入,积极探索新的技术和工艺,推出更具创新性的产品。无论是在材料的研发上,还是在设计理念的创新上,都要敢于突破传统,引领行业的发展潮流。只有不断创新,才能在竞争激烈的市场中始终保持领先地位,为电子产业的繁荣贡献自己的力量。
此外,良好的服务也是 PCB 厂不可或缺的特点。PCB 厂要与客户建立起紧密的合作关系,及时了解客户的需求和反馈,为客户提供个性化的解决方案和优质的服务。无论是在产品的交付周期上,还是在技术支持方面,都要做到高效、专业、贴心,让客户感受到 PCB 厂的诚意和价值。只有赢得客户的满意和口碑,PCB 厂才能赢得更广阔的市场空间和更长远的发展前景。
在这个充满挑战与机遇的时代,PCB 厂肩负着重要的使命。它们用自己的智慧和汗水,打造出一块块高品质、创新型的 PCB 板,为电子产业的发展注入源源不断的动力。让我们一起为 PCB 厂点赞,期待它们在未来创造出更加辉煌的业绩,为我们的生活带来更多的便利与惊喜。
PCB 厂,在品质与创新的道路上坚定前行,必将书写属于自己的精彩篇章。
