电路板厂之电路板的电磁兼容问题如何处理？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：1397发布日期：2023-06-14 02:27【大中小】

电路板厂问大家什么是电磁兼容性？

电磁兼容性（EMC）是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC包括两个方面的要求：一方面是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值, 即(EMI)电磁干扰；另一方面是指器具对所在环境中存在的电磁干扰具有一定程度的抗扰度，即(EMS)电磁抗扰度。即：

如何有效提升电路板的电磁兼容性

一、采用正确的布线策略

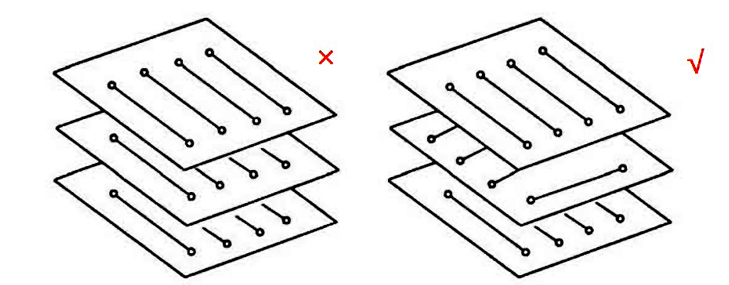

采用平等走线可以减少导线电感，但导线之间的互感和分布电容增加，如果布局允许，最好采用井字形网状布线结构，具体做法是印制电路板的一面横向布线，另一面纵向布线，如下实例：

二、选择的导线宽度需要合理

由于瞬时电流在印制线条上所产生的冲击干扰主要由印制导线的电感成分造成的，因此需要尽量减小印制导线的电感量。印制导线的电感量与其长度成正比，与其宽度成反比，因而短而精的导线对抑制干扰是有利的。时钟引线、行驱动器或总线驱动器的信号线常常载有大的瞬变电流，印制导线要尽可能地短。常见分立元件电路，印制导线宽度在1.5mm左右时，即可满足；对于集成电路，印制导线宽度可在0.2～1.0mm之间。

三、避免过长的平等走线

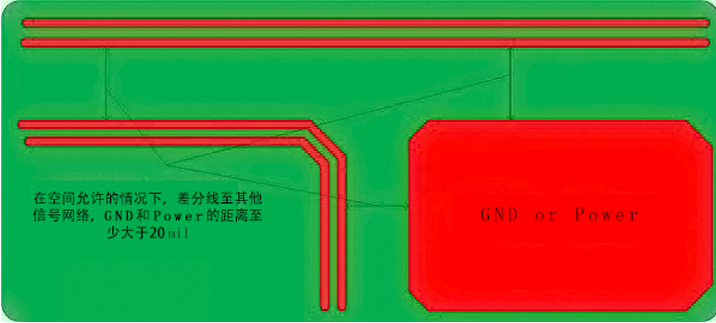

为了抑制印制电路板导线之间的串扰，在设计布线时应该尽量避免过长的平行走线，尽可能拉开线与线之间的距离，信号线与地线及电源线也是尽可能不交叉。在一些对干扰十分敏感的信号线之间设置一根接地的印制线，也是可以有效地抑制串扰，如下所示：

、
