一个指纹识别软硬结合板电路图竟蕴含这么多大道理
电路图,是通过电路元件符号绘制的电子元件连线走向图,它详细的描绘了各个元件的连线和走向,各个引脚的说明,和一些检测数据。

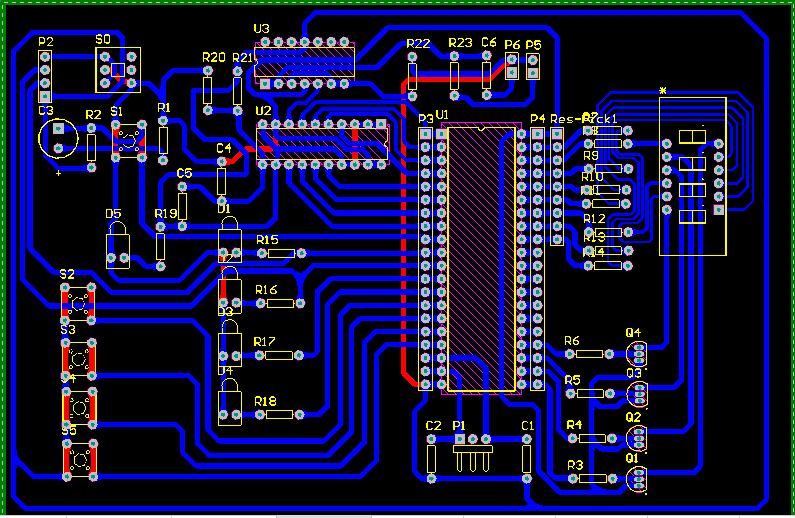

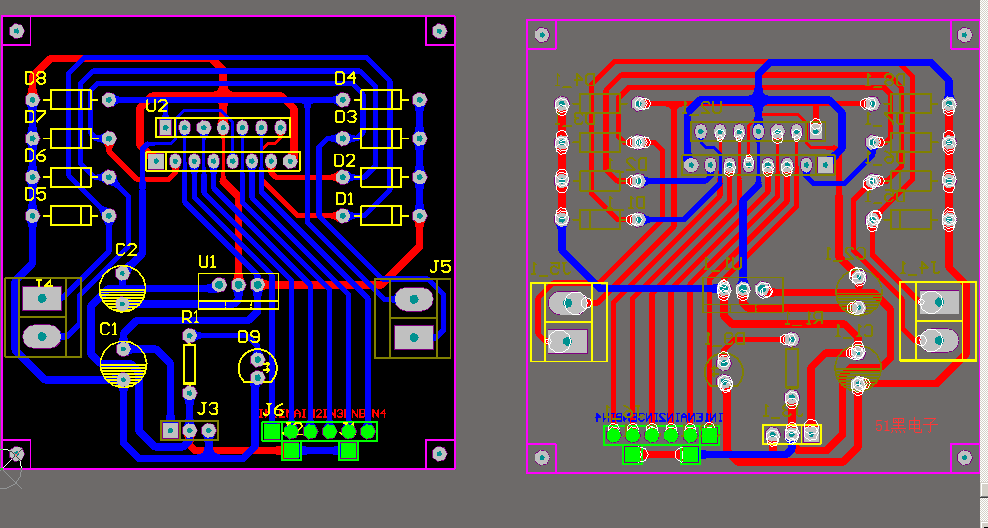

指纹识别软硬结合板图,是指纹识别软硬结合板的映射图纸,它详细描绘了指纹识别软硬结合板的走线,元件的位置等。
看电路图首先看电源部分,理解电路在什么电源的情况下工作,交流还是直流,单电源还是多电源及电压等级。
清楚了以后看分部电路,先区别是数字电路,还是模拟电路,模拟电路看信号采集,搞清楚信号来源,有射频、音频、各类传感器、仪器仪表或其他电路等,分析信号是交流、直流还是脉冲,属电压型还是电流型。
分析后续电路的功能,弄清是解调、放大、整形还是补偿等作用。最后看输出电路,是调制还是驱动。数字电路则主要分析电路的逻辑功能和作用。
要看懂指纹识别软硬结合板,那首先最好是要能看懂它的电原理图(即电路图),掌握电子元器件的标示方式和它的工作原理,掌握一些常用的元器件的正常的参数和在正常的电路中所起到的作用等等知识,然后再对指纹识别软硬结合板(称为印刷线路板)进行分析,就能比较快的看懂它的工作原理和一些需要掌握的情况了。
分析子电路模块,要找到各子电路的核心元件(当然要熟悉这个元件),找出各子电路模块之间电气量的联系,最后是整个电路的输出和输入或者说是功能。
整机电路是有一定的功能的,是由各单元电路组成,单元电路组成具有一定功能的信号处理支路,再由这些支路电路组成整机电路。先要搞清你看的电路图的作用是什么,是属于那一类的电路,是音频、视频、数字、还是混合电路;再用相应的单元电路知识去解读这些电路;同时要从交流信号层面、直流层面进行分析,电路直流部分是电路正常工作的基础,交流信号是在直流电路正常后才能得到相应的处理,电路没有良好的直流状态,是不能正常工作的。
还要从频率层面、放大器的增益层面进行分析,不同频率的信号在经过电路处理时,由于电路中非线性元件的原因,会对不同频率有不同的处理结果,放大器对不同频率的信号也的不同的放大能力,电路在设计时会对所需要的频率信号进行有目的的处理,从而达到机器功能上的需要。再有就是要分析各单元电路之间的关系,以及单元电路间的输入、输出的关系。交流信号经过这些电路后产生了怎样的变化等等。
在了解了各条支路的工作原理后,才能分析出整机的工作原理,有时各支路电路间也存在信号的交连,例如电视机的行输出电路的行逆程脉冲就用于色解码电路,行输出电路与色解码电路存在信号的相互连系,这时可以将这些支路理解为另一种单元电路,再对它们进行分析。
这里面有个顺序问题:比如对高频电路,首先应该掌握电路的功能和输入、输出关系,有了总体的把握后,好比是抓住了牛鼻子,因为虽然电路不同,器件不同,但他们的输入、输出关系频谱是不会变的。然后再分析实现这样功能变换的基本原理和方法,具体到部分的分析。
进行电路设计是要通过分析电路原理图入手,但必须首先了解所需芯片的引脚及基本的作用,这样有利于更好的了解电路的工作原理,这样才能应用于自己的电路,有利于进行电路的裁剪和扩展。
在进行电路分析时,首先对电路原理图有一个总体的了解,划分出各个功能模块,如电源模块,控制器模块,存贮器模块,音频模块,GPRS模块等。各个模块逐一分析,最后统一起来看就可大体了解电路所要实现的功能了。设计电路时,最好熟练掌握常见或者常用的单元电路的原理,如电源模块,稳压模块,存贮器模块等,常用的芯片,如:7805,7812等。
进行电路设计时,要将自己所要设计的电路划分成几个模块,这样分别设计在不同的原理图里,最后进行整合。电路中有信号输入时,各个基本点的电压是多少,电流是多少,要有个粗略的估计。对于有放大器和RLC的电路,要看是否是振荡电路,放大电路,还是整形电路等。
晶体管的静态工作点的分析,工作状态的分析等,电容的滤波,级间耦合,高频,低频电路等。一般我们用的是低频电路,高频一般是通信方面用的比较多。
ps:部分图片来源于网络,如有侵权,请联系我们删除
