如何添加汽车雷达线路板上面的丝印？

文章来源：作者：何琴查看手机网址

扫一扫！

扫一扫!

人气：2645发布日期：2022-01-14 04:00【大中小】

今天一起来看看汽车雷达线路板丝印要怎么加到电路板上吧。

1、摆放的位置

一般来说，电阻、电容、管等元件的屏，放置时，不要使用四个方向，这样会导致调试、维修、焊接时，看着屏很累(板要转动几个方向)。

因此，建议按两个方向摆放，如下图所示。这样，查看屏幕就非常重要了。

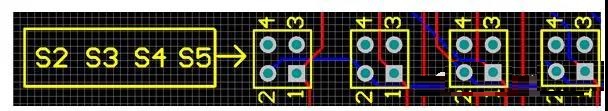

如下图所示，如果组件周围密度太大无法放置丝印，可以将丝印写在附近的空白处，标记箭头，最好画个方框，这样更容易识别。

2、过孔尽量不要打在丝印上。

如下图所示，过孔了打在8字那里，汽车雷达线路板打板回来之后，你会分不清，它是R48还是R49。

3、丝印不要压在高速信号线上（如，时钟线等）。

此建议适用于顶部或底部的高速信号线，因为这些信号线可视为微带线。

信号在微带线上运行的速度(相位速度)与介质有关。如果在线路上按下丝印，如下图所示，介质会变得不均匀，导致相速变化，最后表现为阻抗不连续，影响信号质量。

当然，内层的信号线不会有这个问题。

4、丝印的阅读方向要跟使用方向要一致。

如下图所示，丝网印刷的读取方向与芯片的使用方向一致，主要是在焊接过程中，以减少反向焊接的概率。

其他的，如电解电容器，不遵循这个建议，因为您可以指定正负极性。

5、丝印上要标清楚引脚号。

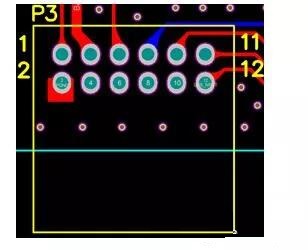

如图所示，P3连接器上有4个引脚编号，便于调试安装。此外，在引脚密集的地方最好也做标记。

同时P3的读数方向与连接器的使用方向一致。

6、特殊封装的丝印。

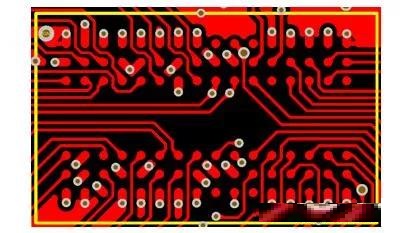

针对BGA、QFN这类特殊封装，丝印的尺寸要跟芯片的尺寸完全一致（如下图所示），否则，会很难对齐，从而影响焊接。

7、安装孔的丝印。

这里，在安装孔附近增加了螺丝的丝印，同时标明了长度和螺丝总数，方便安装。

8、丝印的二义性。

据汽车雷达线路板小编了解，最常用的是RS232，很多人会标记RX和TX，但是PC端也有RX和TX啊，什么时候用交叉线，什么时候用不交叉呢?

这就导致了丝网印刷的模糊性，使人们傻傻的去区分。

这里，添加了两个箭头来表示信号的方向(如下图所示)，这样您就可以一目了然地看到如何连接导线。不仅RS232可以做到这一点，其他的，如:SPI，带收发信号线，可以做到这一点。
