PCB厂对于汽车软板的包装要求
对于汽车软板的包装在PCB板厂的制造步骤之中含有很小的比重,主要原因,一方面当然是因为它没有产生附加价值,二方面是国内制造业都不太不注重产品的包装。在这方面,各厂应学习日本的家用电子、日用品还有食品等工厂,同样的功能,都会让人宁愿多花些钱买日货,这说明其对各个工序都有着很必要的重视。所以特别将包装独立出来探讨,从而让生产PCB的厂家知道有小小的改善,可能会有大大的成效出现。
关于早期的包装方式,见表过时的出货包装方式,详列其缺失。目前仍然有一些小厂是依这些方法来包装。
国内PCB板厂产能扩充极速,且大部分是外销,因此在竞争上非常激烈,不仅国内各厂间的竞争,更要和前两大的美、日PCB板厂竞争,除了产品本身的技术层次和品质受客户肯定外,包装的品质更需要做到客户满意才可。几乎有点规模的软板厂,现在都会要求PCB板制造厂出货的包装,必须注意下列事项。
1.必须真空包装;
2.每迭之板数依尺寸太小有限定;
3.每每箱重量限定;
4.纸箱磅数规格以及其它;
5.纸箱内侧置板子前有否特别规定放缓冲物;
6.封箱后耐率规格;
7.PE胶膜与气泡布的规格要求;
8.迭PE胶膜被覆紧密度的规格以及留边宽度的规定。
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品

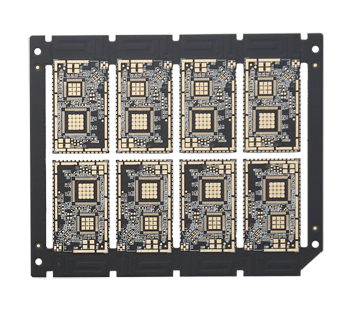

通讯手机HDI
-
-
