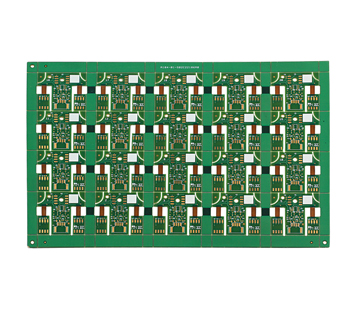

HDI板（HighDensityInterconnector），即高密度互连板，是使用微盲埋孔技术的一种线路分布密度比较高的电路板。HDI板有内层线路和外层线路，再利用钻孔、孔内金属化等工艺，使各层线路内部实现连结。

HDI板一般采用积层法制造，积层的次数越多，板件的技术档次越高。普通的HDI板基本上是1次积层，高阶HDI采用2次或以上的积层技术，同时采用叠孔、电镀填孔、激光直接打孔等先进PCB技术。

当PCB的密度增加超过八层板后，以HDI来制造，其成本将较传统复杂的压合制程来得低。HDI板有利于先进构装技术的使用，其电性能和讯号正确性比传统PCB更高。此外，HDI板对于射频干扰、电磁波干扰、静电释放、热传导等具有更佳的改善。

电子产品不断地向高密度、高精度发展，所谓“高”，除了提高机器性能之外，还要缩小机器的体积。高密度集成（HDI）技术可以使终端产品设计更加小型化，同时满足电子性能和效率的更高标准。目前流行的电子产品，诸如手机、数码（摄）像机、笔记本电脑、汽车电子等，很多都是使用HDI板。随着电子产品的更新换代和市场的需求，HDI板的发展会非常迅速。
