【技术共享】深度剖析印制线路板蚀刻的作用、制作及其原理！

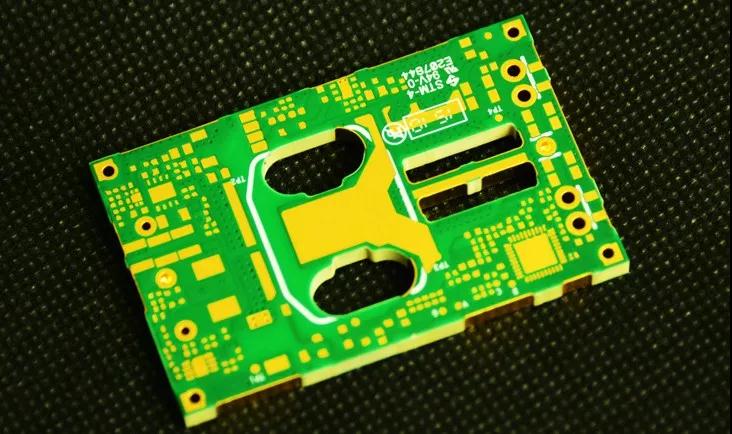

线路板制造是一个很复杂的过程，下面与小编来了解有关线路板蚀刻过程中应该注意的问题。
| 减少侧蚀和突沿，提高蚀刻系数
侧蚀产生突沿。通常印制板在蚀刻液中的时间越长，侧蚀越严重。侧蚀严重影响印制导线的精度，严重侧蚀将使制作精细导线成为不可能。当侧蚀和突沿降低时，蚀刻系数就升高，高的蚀刻系数表示有保持细导线的能力，使蚀刻后的导线接近原图尺寸。电镀蚀刻抗蚀剂无论是锡－铅合金，锡，锡－镍合金或镍，突沿过度都会造成导线短路。因为突沿容易断裂下来，在导线的两点之间形成电的桥接。
侧蚀的影响因素如下！
1、蚀刻方式：浸泡和鼓泡式蚀刻会造成较大的侧蚀，泼溅和喷淋式蚀刻侧蚀较小，尤以喷淋蚀刻效果最好。
2、蚀刻液的种类：不同的蚀刻液化学组分不同，其蚀刻速率就不同，蚀刻系数也不同。例如：酸性氯化铜蚀刻液的蚀刻系数通常为3，碱性氯化铜蚀刻液的蚀刻系数可达到4。近来的研究表明，以硝酸为基础的蚀刻系统可以做到几乎没有侧蚀，达到蚀刻的线条侧壁接近垂直。这种蚀刻系统正有待于开发。
3、蚀刻速率：蚀刻速率慢会造成严重侧蚀。蚀刻质量的提高与蚀刻速率的加快有很大关系。蚀刻速度越快，板子在蚀刻液中停留的时间越短，侧蚀量越小，蚀刻出的图形清晰整齐。
4、蚀刻液的PH值：碱性蚀刻液的PH值较高时，侧蚀增大。为了减少侧蚀，一般PH值应控制在8.5以下。
5、蚀刻液的密度：碱性蚀刻液的密度太低会加重侧蚀，选用高铜浓度的蚀刻液对减少侧蚀是有利的。
6、铜箔厚度：要达到最小侧蚀的细导线的蚀刻，最好采用(超)薄铜箔。而且线宽越细，铜箔厚度应越薄。因为，铜箔越薄在蚀刻液中的时间越短，侧蚀量就越小。
ps:部分图片来源于网络，如有侵权，请联系我们删除
