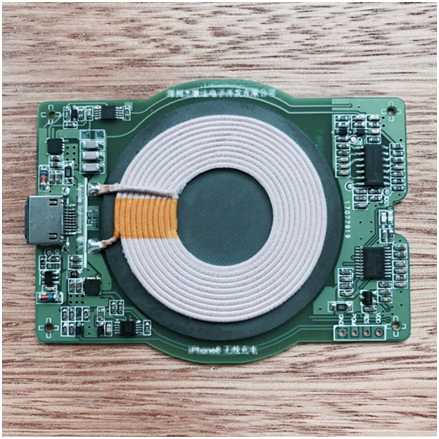

在无线充线路板系统中,最重要的环节就是进行能量传递的部件——PCB变压器。它的设计成功与否，直接关系到能量能否通过无线方式进行传递。

  现在国际上出现了一种无核PCB变压器,它采用PCE线路板结构,上下两层分别为变压器的初次级绕组,每层都布上圓形螺旋线，实现耦合。而初次级都为相同形状和结构的螺旋绕组，产生的磁动势在圓心最高，周围很低，电路板表面的磁动势不均匀,所以并不是最佳耦合方案。因此,我们采用了一种新型的PCB变压器,它具有不同形状和结构的初、次级绕组。把初、次级绕组分别布在两块PCB线路板上，这样使初、次级绕组分离，就可以实现电能通过绕组无线传递。

  初级采用四层电路板形式目,上面三层采用六边行螺旋绕组,最下面一层作为各层连线。当高频交流电流流过六形行螺旋绕组时,其中心磁动势最高,六个角最低,三层六边行螺旋绕组结构都一样,只是采用交错布局,上面一层的螺旋中心正好布局在下面一层六边形绕组的其中一个角上。这样的三层交错布局,刚好在每一个六边形绕组的其中一个角都跟另外一层的螺旋绕组的一个中心重叠相当于.在每一个磁动势的最低点都跟一个磁动势的最高点重叠。

  因此，电路板表面产生的磁动势很均匀,能够为次级绕组提供能量,以至于无论次级PC绕组在任何方向,放在初级绕组上面的任何位置，都能进行耦合,且能量传递效率也最高。而次级采用双面电路板形式，上层采用圆形螺旋绕组,下层作为各层连线,这种结构简单,非常适合作为次级绕组,能够安装在便携式电子设备内部,为充电电池提供能量。

  新型的无核PCB变压器利用了多层和双层FCB绕组变压器各自的优势,为便携式电子设备新型无线充电系统的能量传输提供了保证。
