在PCB制作过程中，图形转移，蚀刻等因素都会影响最终图形，因此我们在CAM制作中根据客户的验收标准，需对线条和SMD分别进行补偿，如果我们没有正确定义SMD，成品可能会出现部分SMD偏小。客户常常在HDI手机板中设计0.5mm的CSP，其焊盘大小为0.3mm，并且在有些CSP焊盘中布有盲孔，盲孔对应的焊盘刚好也是0.3mm，使CSP焊盘和盲孔对应焊盘重合或交叉在一起。此种情况下一定要仔细操作，谨防出错。（以genesis2000为例）
具体制作步骤：
1.将盲孔，埋孔对应的钻孔层关闭。
2.定义SMD
3.用FeaturesFilterpopup和Referenceselectionpopup功能，从top层和bottom层中找出include盲孔的焊盘，分别movetot层和b层。
4.在t层（CSP焊盘所在层）用Referenceselectionpopup功能，选出和盲孔相Touch的0.3mm的焊盘并删除，top层CSP区域内的0.3MM的焊盘也删除。再根据客户设计CSP焊盘的大小，位置，数目，自己做一个CSP，并定义为SMD，然后将CSP焊盘拷贝到TOP层，并在TOP层加上盲孔所对应的焊盘。b层类似方法制做。
5.对照客户提供纲网文件找出其它漏定义或多定义的SMD.
与常规制作方法相比，目的明确，步骤少，此法可避免误操作，快而准！这样问题的解决可大大提高HDI板的制作效率了！

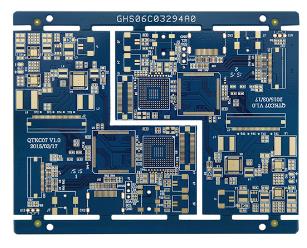

通讯手机HDI
