不同结构的HDI设计会对成本带来哪些影响？

HDI的应用在电子行业越来越广泛，尤其是在当前电子产品小型化的趋势下。对于同一产品，选择使用不同结构的HDI设计会对成本产生很大影响。

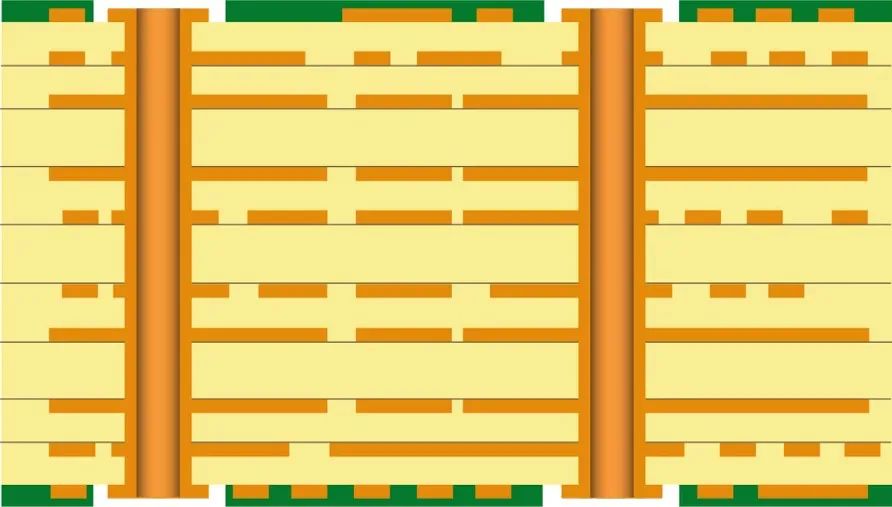

上图展示了一个建立在标准多层工艺上的10L PCB，没有任何特殊工艺，只是制程能力内的标准通孔、走线和间距。

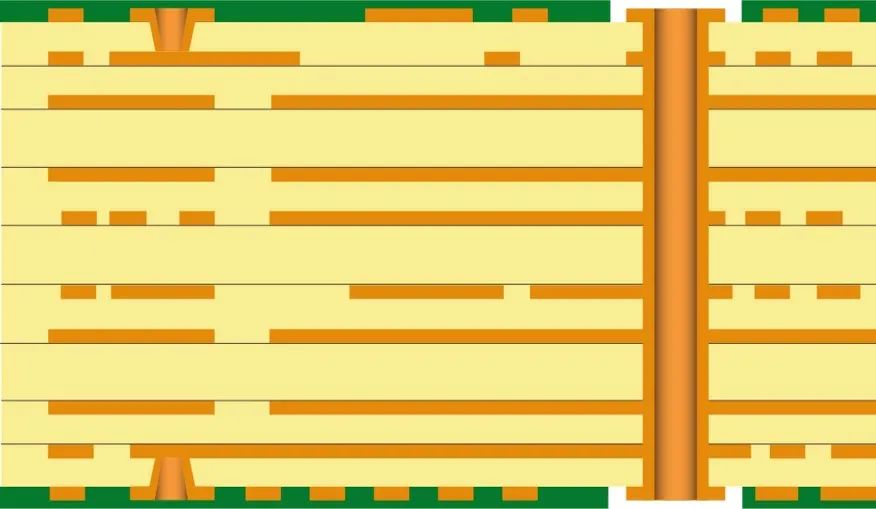

上图为I型HDI结构的10L PCB。增加两层微通孔，意味着更多的激光钻孔。

相较于标准结构，成本上升40%-70%。

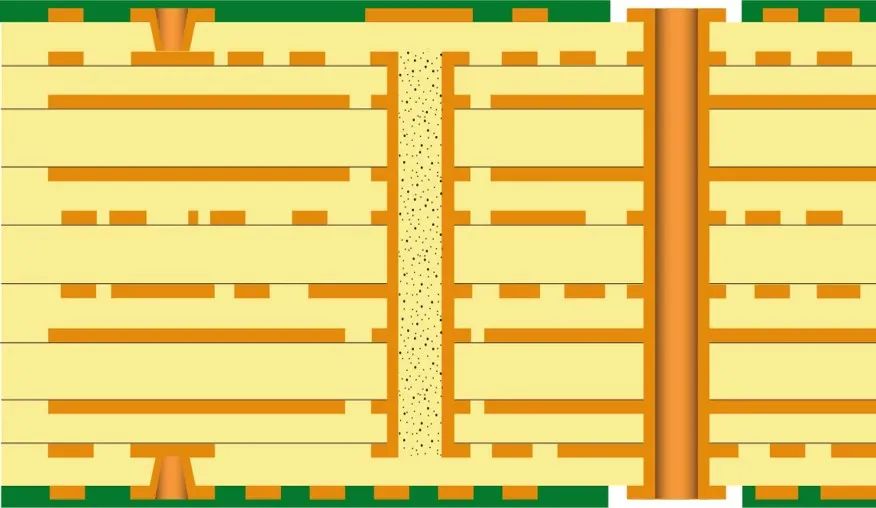

上图为II型HDI结构的10L PCB。增加的埋孔结构，意味着更多的钻孔、电镀和层压步骤。

相较于标准结构，成本上升80%-120%。

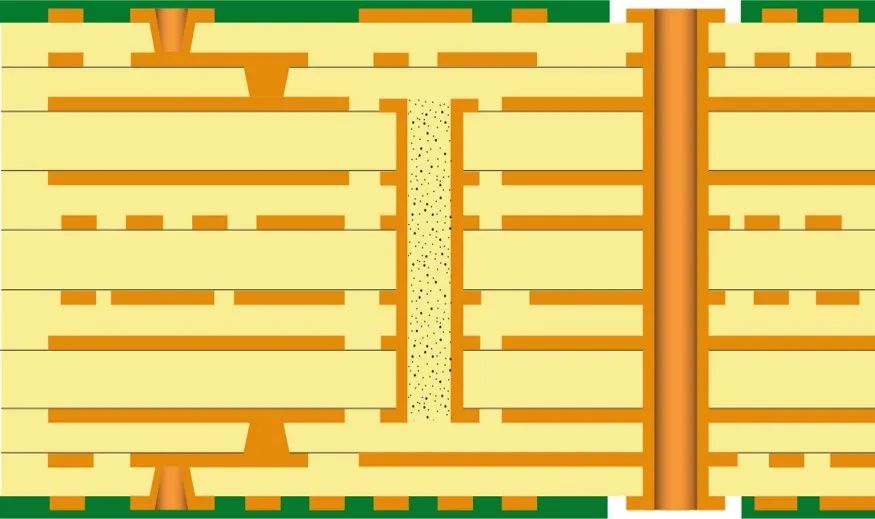

上图为III型HDI结构的10L PCB。更多的埋孔结构，意味着更多的钻孔（4）、更多的电镀（3）和更多的层压步骤（3）。

相较于标准结构，成本上升180%-200%+。

您认为，上述的关于不同结构的HDI成本浮动范围，准确吗？

并不。

这里的成本浮动，没有考虑到PCB层数或尺寸的变化...这都是引入HDI结构后会改变的关键因素。不同的产品设计不同，且设计越复杂，对成本的影响也就越大。
