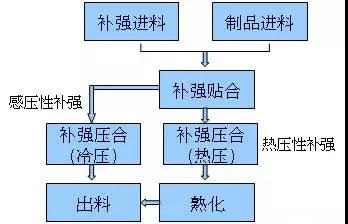

一、补强主流程
.jpg)
二、手机无线充线路板厂补强贴合
1.热压性补强: 在一定温度下，补强胶片的热硬化胶开始熔化使补强胶片粘在制品上，使补强定位。
2.感压性补强: 无需加热,补强就能粘在制品上。
三、补强压合
1.热压性补强:利用高温将补强胶片的热硬化胶熔化,并利用适当压力或抽真空使补强胶片紧密贴合在制品上。
2.感压性补强:无需加热,制品经过冷压机压合
四、熟化
针对热压性补强:压合时压力较小,时间短,补强的热硬化胶没有完全老化,需再经过高温长时间的烘烤,使胶完全老化,增加补强与制品的附着性。
五、手机无线充线路板厂使用设备介绍
●冷藏柜:存放需冷藏之补强胶片
●预贴机(C/F贴合机):贴合热压性补强胶片
●手动贴合治具:贴合冷压性补强胶片
●真空机:对热压性补强贴合完成品进行压合
●80吨快压机:对PI类较薄的热压性补强贴合完成品进行压合
●冷压机:对冷压性补强进行压合
●烘箱:烘烤热压性补强压合完成品
六、使用治具介绍
●预贴治具:
●定位PIN:
七、补强胶片(Stiffener Film)
●补强胶片: 手机无线充线路板厂的补强FPC的机械强度, 方便表面实装作业.常见的厚度有5mil与9mil.
●接着剂:是一种热硬化胶或感压性胶,厚度依客戶要求而決定.
●离形纸:避免接着剂在压着前沾附异物.
●依材料卡上要求将需冷藏之补强胶片按要求存放
●冷藏温度:1~9℃,冷藏条件下保质期3个月
●在室温下存放不能超过8小时

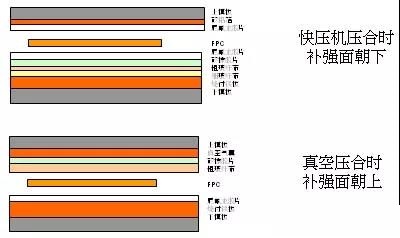

八、模板结构图
.jpg)
