PCB电路板测试仪主要功能

文章来源：PCB time作者：龚爱清查看手机网址

扫一扫！

扫一扫!

人气：6397发布日期：2016-12-06 10:35【大中小】

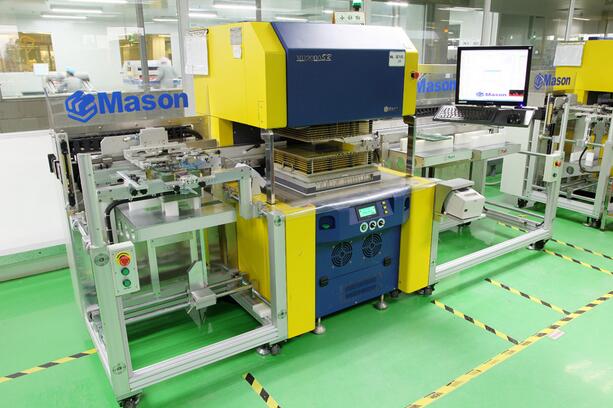

　　测试仪采用电路板在线测试技术，可以用来在线或离线测试分析各种中小规模集成电路芯片的常见故障，测试模拟、数字器件的V/I特性。

　　•数字芯片的功能测试测试的基本原理是检测并记录芯片的输入/输出状态，将其记录的状态与标准的状态真值表进行比较，从而判断被测芯片功能是否正确。

　　•数字芯片的状态测试电路板上每个数字器件，在加电后都有三种状态特征：各管脚的逻辑状态（电源、地、高阻、信号等）、管脚之间的连接关系、输入输出之间的逻辑关系。当器件发生故障后，其状态特征一般都要发生变化。测试仪能够把好电路板上的各IC器件的状态特征提取出来，存入计算机的数据库中，然后与同类有故障的电路板进行比较，从而准确地找出故障部位。

　　•VI特性测试分析该项测试功能建立在模拟特征分析技术基础上，可用于模拟、数字、专用器件、可编程器件以及大规模、超大规模器件的测试。测试仪通过测试探棒或测试夹自动把被测点的特征曲线提取出来，显示在微机屏幕上，最后存入计算机。进特故障诊断时，将实测到的VI曲线与事先存贮的标准曲线进行比较，进而发现故障。

　　•节点电压测试由于测试仪测试对象不仅包括数字电路器件，也包括大量的模拟电路器件，为进一步提高测试仪的适用范围，在测试仪中采用了节点电压测试技术。通过对被测对象施加工作电压，由计算机读取测试节点的电压响应值，并建立标准测试信息库，供操作人员分析和判断故障部位。

　　•其它功能测试仪除以上主要功能外，还具备电子手册、测试开发、系统自检等辅助测试功能。
