指纹识别软硬结合板之单点、多点触控识别不是事
现在从手机、平板电脑、车载导航到家用电器等等,从最初的按键慢慢向触控屏幕发展,让显示屏幕变得鲜活生动。只要视线所及,都能简单地通过触控进行互动。目前触控屏幕主要分为三大类:单点触控;多点触控识别手指方向;多点触控识别手指位置。接下来指纹识别软硬结合板小编简单和大家分享一下这三种触控屏幕类型。
1.单点触控屏幕
触控屏幕的功能发展由简到繁,最初的产品只支持最简单的操控,即单一手指触控屏幕上的一点来实现操控。如超商的POS终端机,或机场check-in终端。过去,我们只能通过屏幕外围的机械按钮进行操控,而单点触控屏幕在此基础上实现了用户接口的一大进步。机械和新型电容式触控感应按钮充斥在家庭、办公室及所有应用场合,如手机、家用电话、遥控器、电视、计算机及其各种外围设备、游戏机、电冰箱、微波炉、烤箱、无线电和空调等汽车电子控制设备等。而现在,所示的单点触控屏幕在显示屏幕上直接整合了用户控制接口,因此再也不需要传统的机械按钮了。

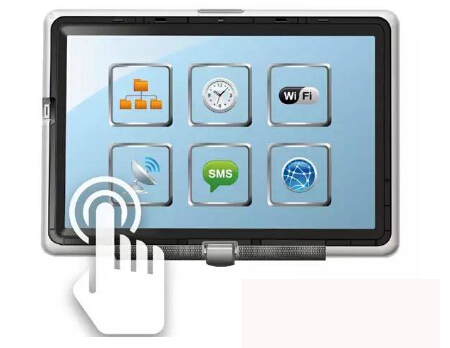

图1:单点触控屏幕功能
这种屏幕为用户接口带来两大优势,一是设备设计空间得到优化,特别有利于小型设备,因其能在同一区域内同时‘安装’屏幕和按钮;二是由于按钮能整合在操作系统中的任何一种应用程序中,所以设备使用的‘按钮’可以达到无限多个。上述功能主要设立在电阻式触控屏幕技术基础之上,在消费电子产品、机场自动贩卖机、POS终端和车载GPS系统等各种应用中,都获得了广泛应用。
2.多点触控屏幕──识别手指方向
尽管单点触控屏幕和电阻式触控屏幕都是革命性技术,但仍有两大缺点,一是电阻式技术依赖于触控屏幕的实体运动[LU5],尽管影响[LU6]不大,但经过正常的磨损老化后,性能就会下降;二是这种技术只支持单点触控,即一次只能用一个手指在屏幕的某个区域做单一动作。为何使用者与设备的互动只能局限于一根手指呢?苹果公司为用户接口革命做出了不可估量的贡献,其推出的iPhone采用了感应电容式触控屏幕。即使在智能电话等小型化设备中,要想充分发挥应用和操作系统的功能,也需要多个手指才能实现最佳的可用性。在iPhone问世后,使用者现在已经很难设想过去是如何在不支持两个手指的手势动作情况下,完成如图2所示的照片缩放,以及相册、网页视图方位改变等相关作业。
其他技术革新者也在多种设备系统上继续沿用这种多点触控技术,其中包括Google G-1和Blackberry Storm智能电话、MacBook Pro和惠普touchsmart桌面计算机和笔记本电脑、可携式媒体播放器以及其他多种应用等。现在,使用者又有了新的期待,希望进一步改善用户与其电子产品的互动方式,各种电子产品也纷纷实现用户的这种新要求。
3.多点触控屏幕──识别手指位置
与单点触控屏幕一样,识别手指方向的多点触控屏幕也存在着局限,即该技术能在屏幕上同时识别的作业点数量有限。为何一次只能识别两个作业点呢?使用者的两只手有十个手指,当使用者之间彼此互动时,屏幕上会出现更多的手指。这就是识别手指位置的多点触控概念的由来,它可以实现两个手指以上的操控。
Cypress将此技术称为‘多点触控全区输入’,它进一步提升了触控屏幕可靠的可用性,能满足多种特性丰富的应用需求。可靠性是指我们能以最高精确度撷取屏幕上所有触点的原始数据,尽可能减少屏幕触点定位不准所带来的混乱问题。可用性是指众多功能强大的应用,都可在不同大小的屏幕上受益于双手或两个手指以上的屏幕操控能力。3D互动游戏、键盘输入和地图作业等都是使用这种触控屏幕功能的目标应用。
