软硬结合板的详解和应用领域
软硬结合板是一种软硬兼备,用于不同的装配下的三维立体组装,具有耐久力和适应力的新型印刷电路板,分为软硬复合板和软硬结合板这两大类产品,主要区别是材料、结构、上有点不同。软硬结合板可以有效地减少电子产品的组装尺寸,避免联机错误,实现轻质化、智能化,体积小,加强了组装灵活性。是广大电子产业的主打产品,并且得到广泛的应用和重视。
软硬结合板起初流行于欧美、日本等发达国家,改革开放后中国也普遍流行起来,主要应用于消费电子、医疗机械、汽车电子、精密仪器、航天航空等用途。现在的软硬结合板还不是很完善,在市场尚有开发的空间。深联电路的软硬结合板主要用于LED照明、军用航拍、智能家居、医疗产品、可穿戴设备、高频天线板等领域。
下面为大家展示几款深联电路网站上有展示的软硬结合板:
这是一款用于LED照明产品上的铝基软硬结合板

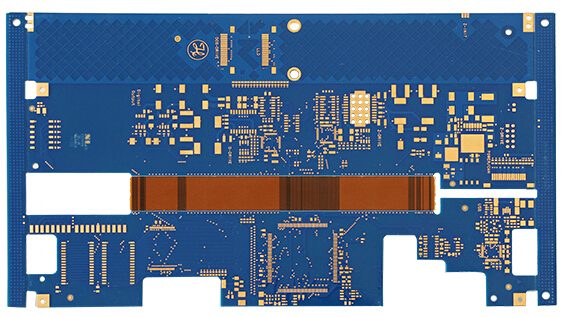

下图这款是用于军用航拍的8层软硬结合板,上下非对称的结构设计
8层的软硬结合板设计,用于高频天线产品中,特采用激光切割的成型方式满足客户需求
医疗产品用6层软硬结合板
ps:部分图片来源于网络,如有侵权,请联系我们删除
