软硬结合板的详解和应用领域
软硬结合板是一种软硬兼备,用于不同的装配下的三维立体组装,具有耐久力和适应力的新型印刷电路板,分为软硬复合板和软硬结合板这两大类产品,主要区别是材料、结构、上有点不同。软硬结合板可以有效地减少电子产品的组装尺寸,避免联机错误,实现轻质化、智能化,体积小,加强了组装灵活性。是广大电子产业的主打产品,并且得到广泛的应用和重视。
软硬结合板起初流行于欧美、日本等发达国家,改革开放后中国也普遍流行起来,主要应用于消费电子、医疗机械、汽车电子、精密仪器、航天航空等用途。现在的软硬结合板还不是很完善,在市场尚有开发的空间。

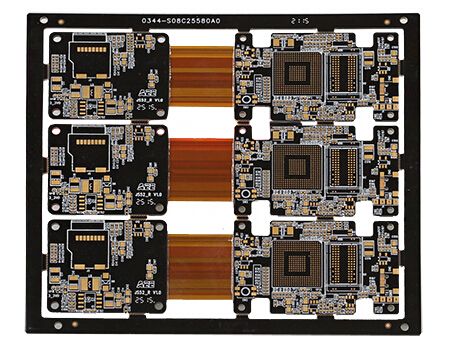

深联电路制作的软硬结合板多数用于LED、军用航拍、汽车变频器、智能家居、医疗类、智能手环、高频天线等产品上。以下图这款军用航拍软硬结合板为例,其特点主要有:一、结构为上下非对称结构;二、采用机械和激光相结合的揭盖方式,有效保护软板部分不受损伤;三、软板部分采用激光切割的方式,有效避免了披锋问题,同时精度也可达到+/-0.05mm。
ps:部分图片来源于网络,如有侵权,请联系我们删除
