汽车天线PCB设计：关键技术与应用实践
PCB天线简单来说，就是印制在电路板上的天线，它具有体积小、重量轻、成本低等优点。它的工作原理就是利用电流在导体中产生的电磁场进行信号的发送和接收。
关键技术

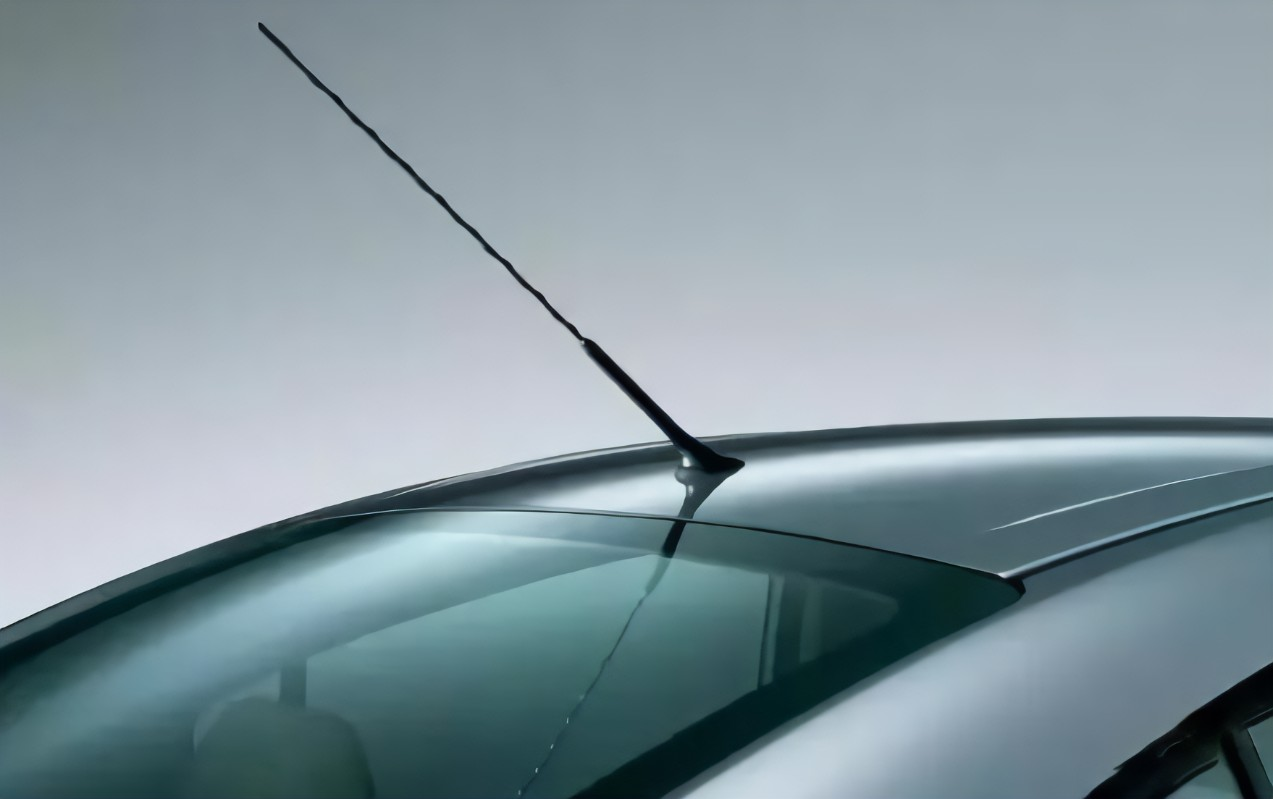

汽车天线PCB设计是实现车载通信功能的核心环节，其关键技术包括高频信号传输、电磁兼容性（EMC）和热管理。高频信号传输要求PCB材料具有低介电常数和低损耗因子，以减少信号衰减。电磁兼容性设计则通过合理的布局和屏蔽措施，降低天线与其他电子元件之间的干扰。此外，热管理技术确保PCB在高温环境下稳定工作，避免因过热导致的性能下降。
.png)
设计优化
汽车天线线路板设计中，优化布局和走线是关键。通过使用微带线或共面波导（CPW）结构，可以实现高效的高频信号传输。同时，采用多层PCB设计，将电源层和信号层分离，减少噪声干扰。仿真工具（如HFSS和ADS）的应用，帮助设计师在前期验证天线性能，缩短开发周期。
应用实践

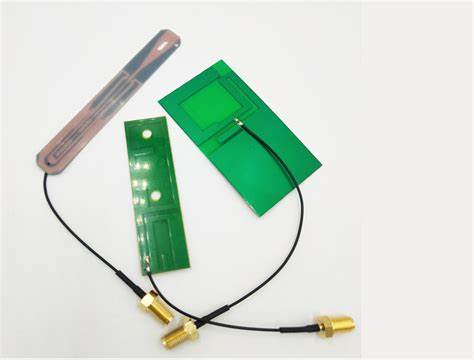

汽车天线电路板广泛应用于GPS、5G、V2X（车联网）等系统中。例如，在智能网联汽车中，天线PCB不仅支持导航和通信功能，还实现了与云端和其他车辆的数据交互。通过模块化设计，天线PCB能够灵活适配不同车型和功能需求，提升整车智能化水平。
.png)
未来展望
随着汽车电子技术的快速发展，汽车天线PCB设计将朝着更高频率、更高集成度和更强抗干扰能力的方向发展。新材料（如高频基材）和新工艺（如3D打印电路）的应用，将进一步提升天线性能，为智能网联汽车提供更可靠的通信支持。
ps:部分图片来源于网络，如有侵权，请联系我们删除
