软硬结合板:电子领域的创新融合

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:522发布日期:2024-11-19 10:17【

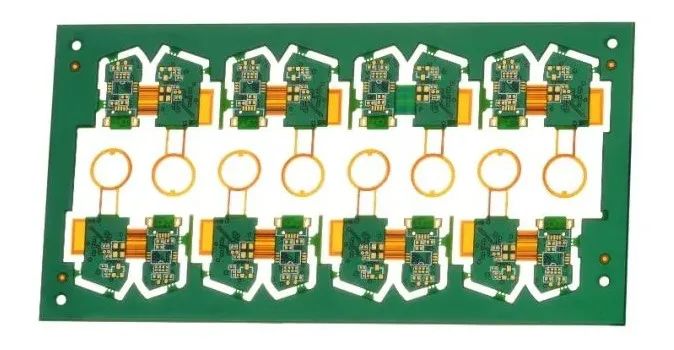

什么是软硬结合板?

软硬结合板是一种兼具刚性PCB的耐久力和柔性FPC的适应力的新型印刷电路板,在所有类型的电路板中,软硬结合板是对恶劣应用环境的抵抗力最强的,因此受到工业控制、医疗、军事设备生产商的青睐。软硬结合板的优点是具有PCB和FPC双方面优秀特性,既可以对折,弯曲,减少空间,又可以焊接复杂的元器件。同时相比排线有更长的寿命,更加可靠的稳定性,不易折断氧化脱落。对于提升产品性能有很大帮助。软硬结合板的缺点是软硬结合板生产工序繁多,生产难度大,良品率较低,所投物料、人力较多,因此,其价格比较贵,生产周期比较长。

刚柔板都有哪些用途?

1. 工业用途-工业用途包含工业、军事及医疗所用到的软硬结合板。大多数的工业零件,需要的特性是精准、安全、不易损壤,因此对软硬板要求的特性是:高信赖度、高精度、低阻抗损失、完整的讯号传输品质、耐用度。但因为制程的复杂度高,产出的量少且单价颇高。

2. 手机-在手机内软硬板的应用,常见的有折叠式手机的转折处(Hinge)、影像模块(camera Module)、按键(keypad)及射频模块(RF Module)等。

3. 消费性电子产品-消费性产品中,以DSC和DV对软硬板的发展具有代表性,可分性能及结构两大主轴来讨论。以性能来说,软硬板可以立体连接不同的PCB硬板及组件,所以在相同线路密度下可以增加PCB的总使用面积,相对可以提高其电路承载量,且减少接点的讯号传输量限制与组装失误率。另一方面,由于软硬板较轻且薄,可以挠屈配线,所以对于缩小体积且减轻重量有实质的助益。

4. 汽车-在汽车内软硬板的用途,常用有方向盘上连接母板的按键、车用视讯系统屏幕和操控盘的连接、侧边车门上音响或功能键的操作连接、倒车雷达影像系统、传感器(sensor,含空气品质、温湿度、特殊气体调节等)、车用通讯系统、卫星导航、后座操控盘和前端控制器连接用板、车外侦测系统等等用途。


软硬结合板厂的加工关键点?

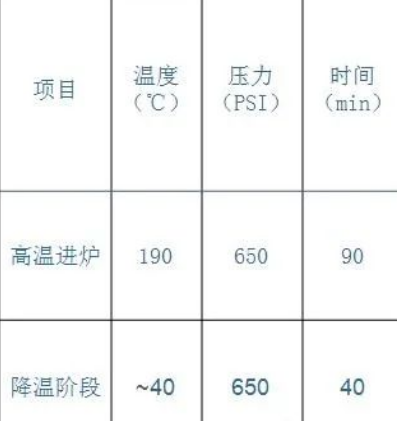

FPC与PCB的诞生与发展,催生了软硬结合板这一新产品,软硬结合板就是柔性电路板与硬性电路板经过压合等工序,按相关工艺要求组合在一起,形成的具有FPC特性与PCB特性的线路板。软硬结合板加工的关键点是那个工序呢?纯粹的PCB板或者FPC板压合已经非常成熟,但是软硬结合板的一个难点,便是结合板结合部位的压合,目前还是各个软硬结合板厂家需要注意要点。下面附上一个典型的叠板结构和压板参数。

1. 需要使用真空传压机:保证持续压力温度下材料的良好贴合以及粘结材料的良好流动和排气。

2. 合适的覆型材料:太软的覆型材料压出的板子金属面容易显现线路及布纹,影响外观;太硬的覆型材料容易造成局部欠压,产生微气泡。

以上就是软硬结合板加工的一些关键点。软硬结合板可以用于一些有特殊要求的产品之中,它对节省产品内部空间,减少成品体积,提高产品性能有很大的帮助。但是,在软硬结合板打样中,软硬结合板生产工序繁多,生产难度大,良品率较低,所投物料、人力较多,因此,其价格比较贵,生产周期比较长。



在未来,软硬结合板将凭借其独特的刚柔并济特性,在高端电子设备制造中占据更加重要的地位。随着技术的不断进步,未来的软硬结合板有望实现更高的集成度和更出色的性能表现,为智能科技发展提供强大支撑。软硬结合板的创新应用将不断拓展,成为连接数字世界与现实世界的关键桥梁之一。
