【干货分享】一文让你理清电路板厂的工作流程

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:610发布日期:2024-11-12 09:33【

电路板厂是专业生产印刷电路板(Printed Circuit Board,简称 PCB)的企业。电路板厂的工作流程一般包括以下几个主要环节:

一、设计与工程

客户需求沟通:

电路板厂与客户进行深入沟通,了解客户对电路板的具体要求,包括功能、性能、尺寸、层数、材料等方面的需求。

收集相关技术文件和设计规范,确保对客户需求有准确的理解。

电路设计:

根据客户需求,设计工程师使用专业的电子设计自动化(EDA)软件进行电路板的原理图设计。

原理图设计包括确定电路的各个元件及其连接关系,确保电路的功能符合客户要求。

布局设计:

在原理图设计完成后,进行电路板的布局设计。布局设计主要是确定各个元件在电路板上的位置,以及电路板的层数、走线等。

布局设计需要考虑信号完整性、散热、电磁兼容性等因素,以确保电路板的性能和可靠性。

工程审核:

设计完成后,由专业的工程团队对设计进行审核。审核内容包括设计的合理性、可制造性、可测试性等方面。

对发现的问题进行及时修改和优化,确保设计符合生产要求。

二、原材料采购

材料清单确定:

根据设计要求,确定所需的原材料清单,包括基板材料、铜箔、油墨、焊料、电子元件等。

对每种原材料的规格、质量要求进行明确规定。

供应商选择:

寻找可靠的原材料供应商,对供应商的资质、产品质量、价格、交货期等进行评估。

选择合适的供应商进行合作,建立长期稳定的供应关系。

原材料采购:

根据生产计划,向供应商下达采购订单,确保原材料按时到货。

对到货的原材料进行严格的检验和入库管理,确保原材料的质量符合要求。

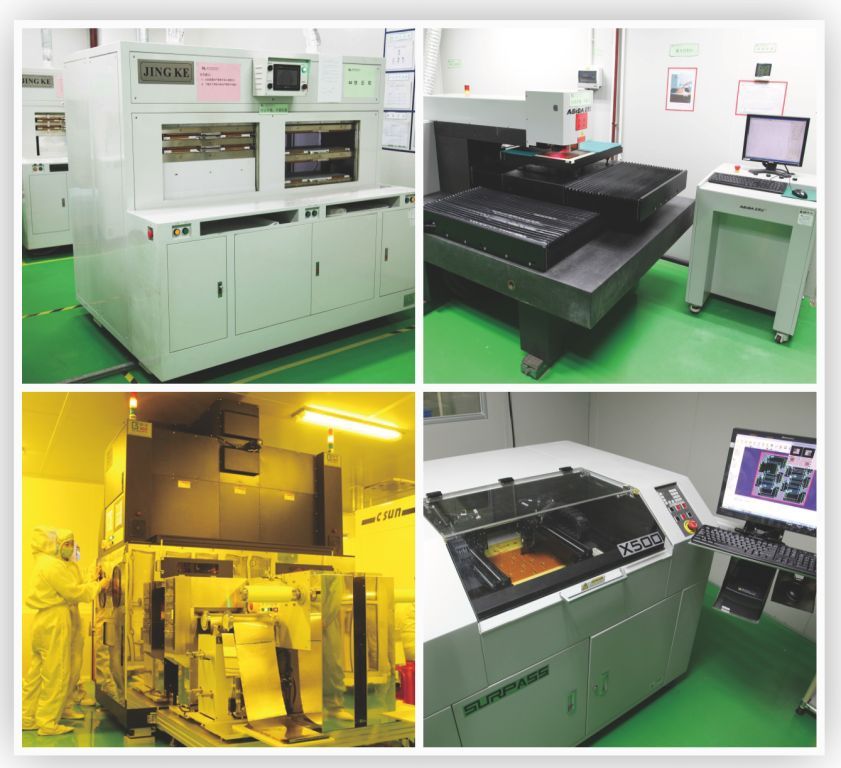

三、生产制造

下料:

PCB厂根据设计要求,将基板材料切割成合适的尺寸。

确保下料尺寸的准确性,为后续的生产工序提供基础。

内层制作:

对内层基板进行图形转移,将设计好的电路图案通过光刻等工艺转移到内层基板上。

进行内层蚀刻,去除不需要的铜箔,形成内层电路。

对内层电路进行检验和修复,确保电路的质量。

压合:

将内层电路与外层铜箔通过压合工艺结合在一起,形成多层电路板。

控制压合的温度、压力和时间等参数,确保压合质量。

外层制作:

对外层铜箔进行图形转移和蚀刻,形成外层电路。

进行钻孔,为电路板的各个层之间提供电气连接通道。

电镀:

对钻孔进行电镀,在孔壁上形成导电层,实现各层电路之间的连接。

对外层电路进行电镀,提高电路的导电性和耐腐蚀性。

表面处理:

根据客户要求,对电路板进行表面处理,如喷锡、沉金、OSP 等。

表面处理可以提高电路板的可焊性和抗氧化性。

丝印:

在电路板上进行丝印,标识元件位置、型号等信息。

确保丝印的清晰度和准确性。

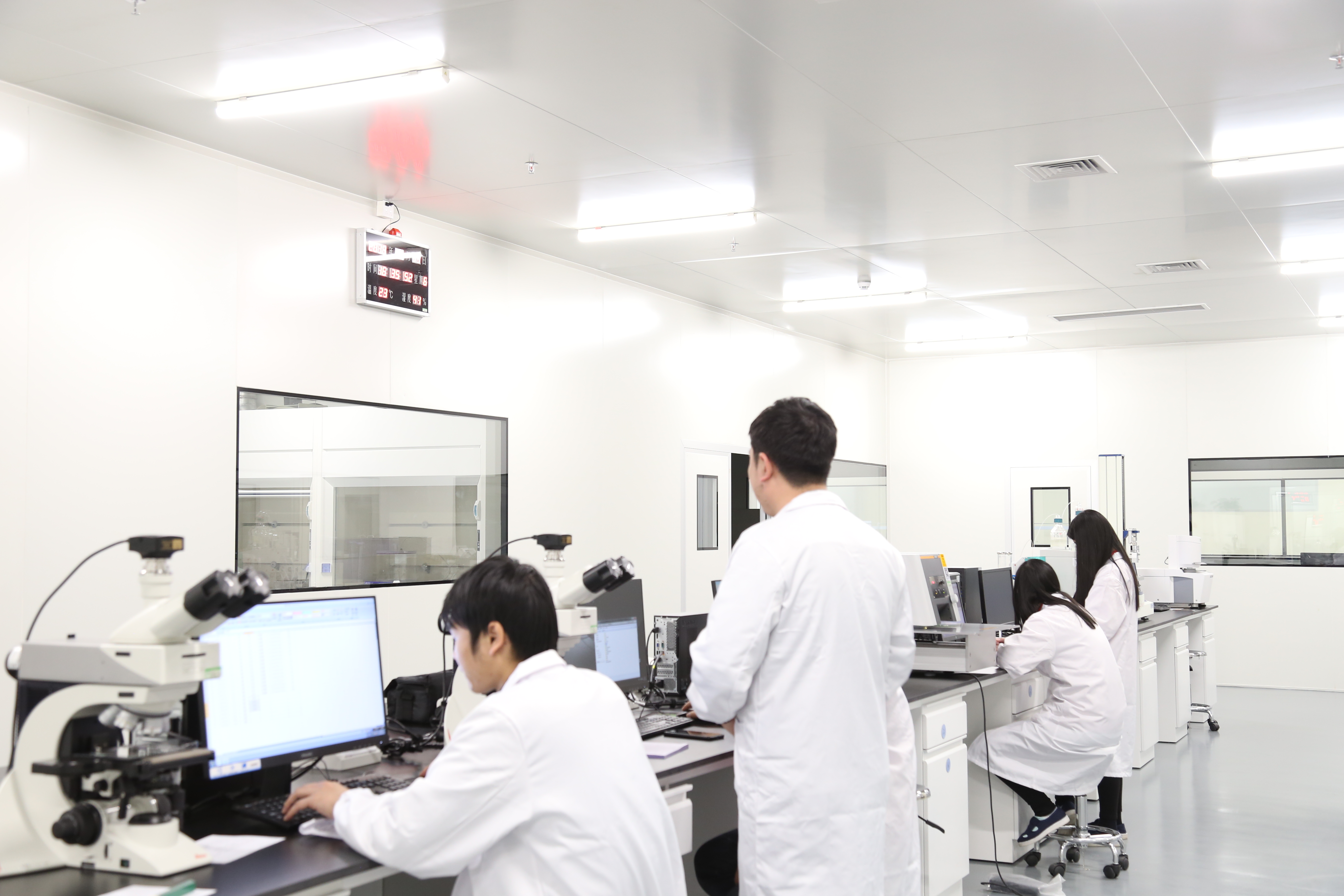

四、质量检测

电路板在线检测:

在生产过程中,进行在线检测,如内层电路检测、钻孔检测、电镀检测等。

及时发现生产过程中的问题,进行调整和修复。

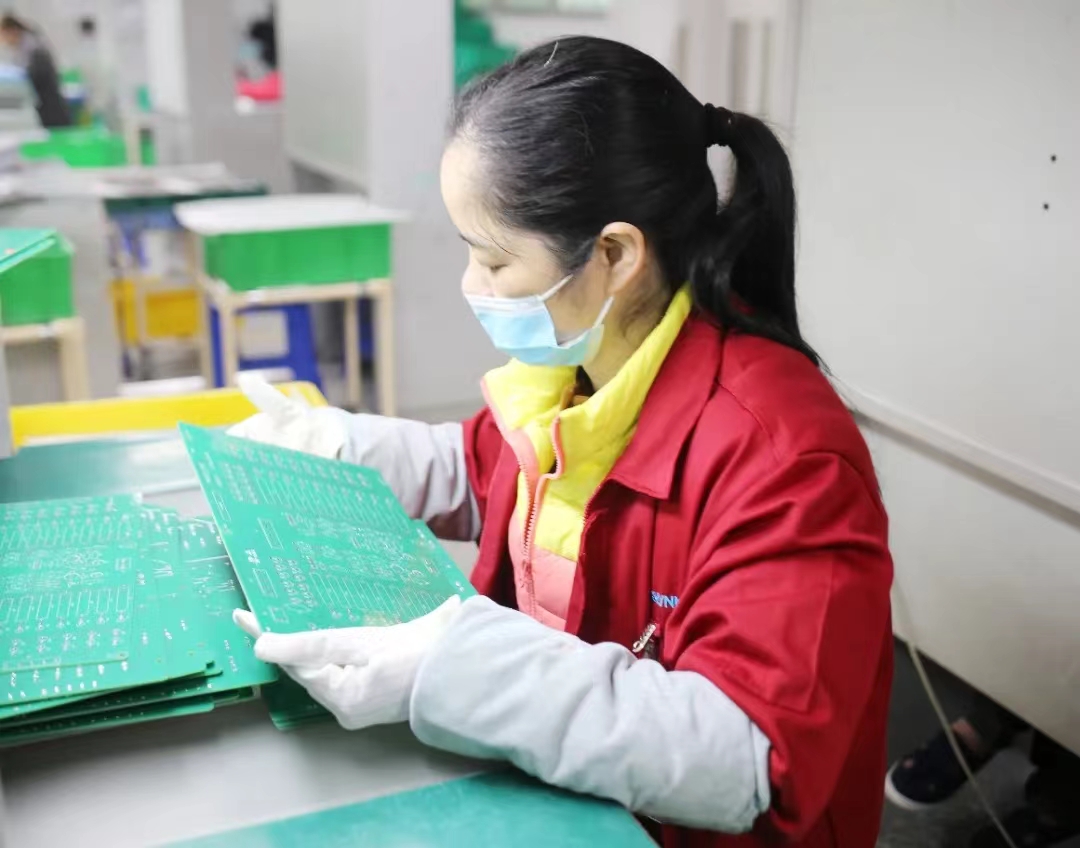

最终检测:

对生产完成的电路板进行最终检测,包括外观检查、电气性能测试、可靠性测试等。

外观检查主要检查电路板的表面质量、丝印质量等;电气性能测试包括导通测试、绝缘测试、阻抗测试等;可靠性测试包括热冲击测试、潮热测试、振动测试等。

质量控制:

建立严格的质量控制体系,对原材料、生产过程和成品进行全面的质量控制。

对检测发现的问题进行分析和处理,采取纠正措施,防止问题再次发生。

五、包装与出货

包装:

根据客户要求,对合格的电路板进行包装。包装方式包括防静电袋包装、托盘包装、纸箱包装等。

确保包装的牢固性和防护性,防止电路板在运输过程中受到损坏。

出货:

安排出货,选择合适的运输方式,确保电路板按时送达客户指定地点。

提供出货报告和相关质量文件,为客户提供产品追溯和质量保证。
