智能制造工厂PCB厂程是怎么样的?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:734发布日期:2024-08-24 09:25【

在当今技术创新的工业领域,印刷电路板(PCB)的制造流程也在不断创新优化,从传统的手工制造演变为现代化的数字化制造工厂。PCB智能制造工厂的进阶过程是一个循序渐进的发展历程,它将仓储管理、设备联网、生产执行、质量监管、资产管控等多方面智能融合,构建了一套智能化的制造运营体系。那么,PCB智能制造工厂的进阶过程分为哪几个阶段呢?

阶段一:物流在线(WMS-ALS)

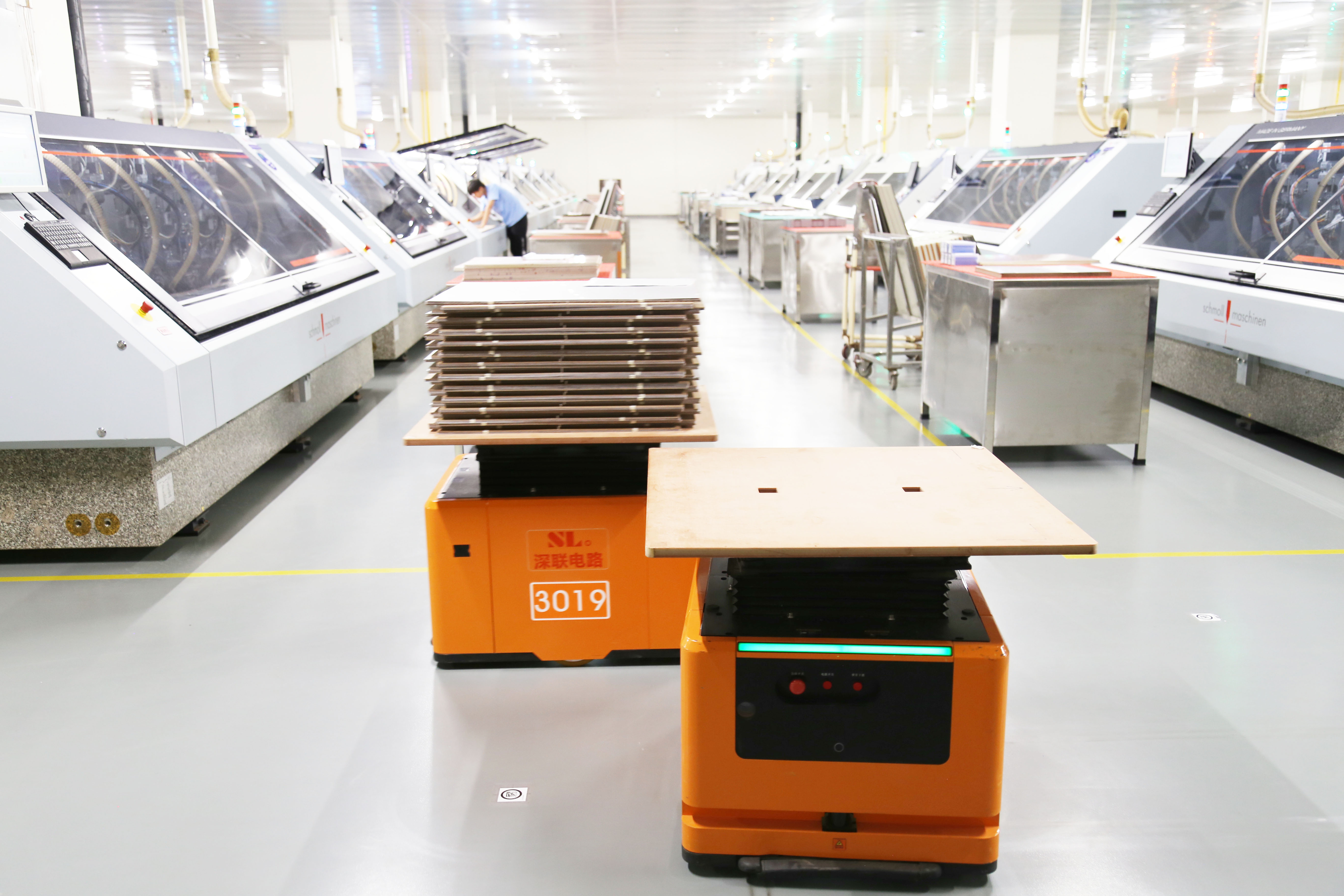

PCB智能制造工厂的进阶始于物流的在线化。这一阶段的首要任务是规划和部署各区域的物流动线。通过精确规划,选用和部署投收板机,工厂可以优化物料的运输路径,实现PCB板的自动化运输和处理,提高生产效率。另外,实现AGV和投收板机的链接,使物流系统变得更加自动化和智能化,为PCB智能制造制造奠定坚实的基础。

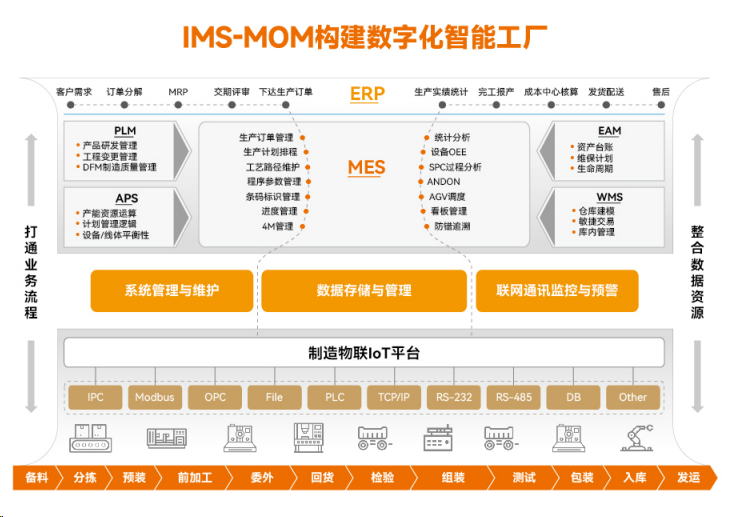

阶段二:物流联网&配方下达(IoT&MES)


PCB厂小编了解到,在进阶的第二阶段,工厂物流进一步联网化,实现工序内部的互联互通,不同工序之间的物料流动更加协调,实现物料精细化库内管理。另外,实现单智能单元的配方下达,确保每个生产单元能够自动获得正确的工艺参数和生产指令。每个制造步骤都将被记录和跟踪,实现全流程追溯部署,为质量管理和问题追溯提供了有力支持。



阶段三:智能配方&工序计划(IoT&MES)



PCB智能工厂的第三阶段,制造过程变得更加智能化。单位间的智能计划执行确保整个工厂的生产流程能够高度协同运作。而单位内的计划触发配方自动下达,使得生产过程不再需要人工干预,大大提高了生产的稳定性和一致性。同时,形成全工厂的计划执行规则,基于生产工艺与交期要求全面分析人、机、料、法等生产要素,形成可视化排程计划,使工厂能够根据市场需求和实际情况进行灵活调整,实现高效的生产计划。

阶段四:智能物流&配方&计划(IoT&MES)

在智能工厂的第四阶段,实现单位间的智能互联推进,功能方式的单位复制推进,使工厂的制造运营管理完成全方位智能化,实现更高水平的自动协同工作。最终,PCB智能制造工厂演化为无人工厂,减少人为干预,提高生产效率,降低生产成本。



平时协同辅助也是PCB智能制造工厂不可或缺的一部分。智能设备监控、智能仓储管理和智能质量控制,都在保障生产过程中的质量和稳定性方面发挥着至关重要的作用。通过监控设备的保养全程,维修时效的积累和零配件仓库的智能管理,工厂能够更好地维护设备,预防设备停机。智能仓储管理和物料物流的联网则确保了物料的供应和使用能够更加精确和高效。而智能质量控制则通过无人化点检、在线参数监控和智能预警推送,确保了每个PCB产品的质量水平。

深联电路成立于2002年是一家22年专注于PCB研发制造,在广东深圳、江西赣州和广东珠海都设有制造基地还有未来的泰国工厂,60亿巨资引进全套自动化生产设备,行业科技创新领跑者。

于2019年启动了“5G+工业互联网”项目建设,已建设室外5G基站2座,基本实现了5G信号的连续覆盖,2020年成为江西省首批“5G+工业互联网”应用示范企业;在第五届绽放杯应用征集大赛中荣获一等奖,还获得江西省智能制造标杆企业称号!

在省市区各级政府的扶持下和公司高层的带领下,深联电路搭建了数字化系统架构(数字化系统全面国产化)、建立了数字化指挥中心,通过数字孪生、5G通讯等技术全面实现了数字化工厂,实现大幅度的提效降本,提升产品质量,实现全流程追溯;可以说,深联电路的智能制造数字化工厂走在PCB行业的前列!

深联电路表示,在未来,公司将坚定不移的走数字化道路,以智能制造为抓手,推动企业数字化转型,推动传统工厂向智能制造工厂转变,为国家的数字经济建设贡献自己的一份力量!
