HDI：现代电子产业的核心组件
随着科技的飞速发展，电子产品已成为我们日常生活中不可或缺的一部分。而在这背后，支撑起这些高科技产品的，正是那些看似普通却至关重要的电子元件——HDI板。
.png)

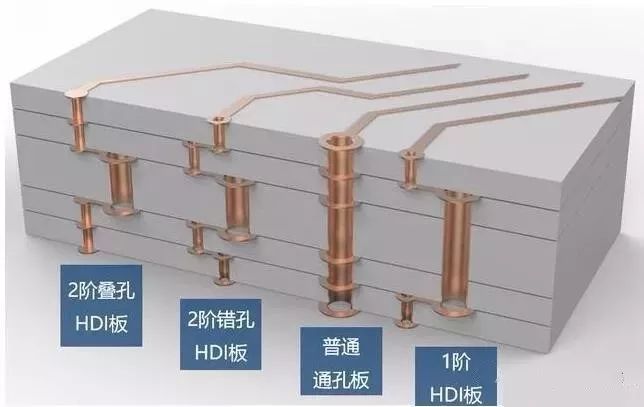

HDI，全称为高密度互联（High Density Interconnect），是一种先进的电路板制造技术。相较于传统的电路板，HDI板具有更高的线路密度、更小的间距和更薄的基板厚度，因此能够在有限的空间内实现更多的功能。这使得HDI板在智能手机、平板电脑、笔记本电脑等便携式电子产品中得到了广泛应用。
HDI板的生产过程需要高精度的设备和严格的质量控制。从原材料的选择到最终成品的测试，每一个环节都至关重要。同时，由于HDI板的高密度和复杂性，其制造过程中需要解决的技术难题也相对较多。因此，能够生产出高质量HDI板的电路板厂，往往需要具备雄厚的技术实力和丰富的生产经验。
(1).jpg)
随着5G、物联网、人工智能等新兴技术的不断发展，电子产品的性能要求也在不断提升。这意味着HDI板需要满足更高的标准和要求。为了满足市场需求，电路板厂需要不断进行技术创新和升级，提高生产效率和产品质量。
对于普通群众而言，虽然可能不会直接接触到HDI板，但我们日常生活中所使用的各种电子产品，背后都离不开这种高精度的电路板。从手机的触摸屏到电脑的处理器，从家庭的智能家居系统到工厂的自动化设备，HDI板都在默默地发挥着它的作用。(2).jpg)
然而，HDI板的生产和使用也面临着一些挑战。比如，随着电子产品的更新换代速度加快，废旧电子产品的处理成为了一个亟待解决的问题。如何实现电子产品的环保回收和再利用，减少对环境的影响，是摆在我们面前的一个重要课题。
此外，随着全球电子市场的竞争日益激烈，电路板厂也面临着巨大的压力。如何在保证产品质量的同时降低成本、提高生产效率，成为了电路板厂需要解决的关键问题。
HDI板作为现代电子产业的核心组件，其重要性和地位不言而喻。随着科技的进步和市场的发展，我们有理由相信，HDI板将会在未来发挥更加重要的作用，为我们的生活带来更多的便利和惊喜。同时，我们也期待电路板厂能够不断创新和进步，为我们生产出更加优质的产品和服务。
在这个过程中，我们每一个人都应该意识到电子产品背后所蕴含的复杂技术和辛勤劳动。当我们享受科技带来的便捷时，也应该学会珍惜和感恩这些默默奉献的工人们和技术人员。同时，我们也应该积极参与到电子产品的环保回收和处理中来，为保护环境贡献自己的一份力量。
最后，让我们共同期待HDI板在未来的更多可能性，以及它为我们带来的更加美好的生活体验。
ps:部分图片来源于网络，如有侵权，请联系我们删除
最新产品
通讯手机HDI
-
-
型号：GHS08K03479A0
阶数：8层二阶
板材：EM825
板厚：0.8mm
尺寸：144.08mm*101mm
最小线宽：0.075mm
最小线距：0.075mm
最小孔径：0.1mm
表面处理：沉金+OSP
通讯手机HDI
-
-
型号：GHS06C03294A0
阶数：6层二阶
板材：EM825
板厚：1.0mm
尺寸：92mm*118mm
最小线宽：0.075mm
最小线距：0.075mm
最小孔径：0.1mm
表面处理：沉金
通讯模块HDI
-
-
型号：GHS04K03404A0
阶数：4层一阶+半孔
板材：EM825
板厚：0.6mm
尺寸：94.00*59.59mm
最小线宽：0.076mm
最小线距：0.076mm
最小孔径：0.1mm
表面处理：沉金+OSP
5G模块PCB
-
-
型号：HS10K21632A0
层数：10层
板材：生益 S1000-2
板厚：1.6+/-0.16mm
最小孔径：0.102mm
最小线宽：0.102mm
表面处理：沉镍金+OSP
P1.5显示屏HDI
-
-
型号：GHS04C03605A0
层数：4层一阶
所用板材：EM825
板厚：1.6mm
尺寸：24mm*116mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小线宽：0.13mm
最小线距：0.097mm
表面处理：沉金
外形公差：+0.05/-0.15mm（板内无定位孔）
特殊要求：灯窝间距：P1.5
P2.571显示屏HDI
-
-
型号：GHS04C03429A0
阶层：4层一阶
板材：EM825
板厚：1.6mm
尺寸：215.85mm*287.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小线宽：0.152mm
最小线距：0.152mm
表面处理：沉金
外形公差：+/-0.15mm（板内无定位孔）
特殊要求：控深钻帽子电镀间距：P2.571
P1.9显示屏HDI
-
-
型号：GHM08C03113A0
阶层：8层一阶
板材：EM825
板厚：1.6mm
尺寸：239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小线宽:0.127mm
最小线距:0.127mm
表面处理:沉金
外形公差:+0.05/-0.15mm（板内无定位孔）
特殊要求:控深钻间距：P1.9
P1.923显示屏HDI
-
-
型号：GHM06C03444A0
阶层：6层二阶
板材：EM825
板厚：2.0mm
尺寸：199.85mm*299.85mm
最小盲孔：0.1mm
最小埋孔：0.2mm
最小线宽：0.127mm
最小线距：0.127mm
表面处理：沉金
外形公差：+0.15/-0.05mm（板内无定位孔）
特殊要求：控深钻间距：P1.923
