手机无线充线路板厂之担心手机没电？看这里
手机无线充线路板厂讲
关于无线充电，你想知道的在这里↓
你有没有遇到过下面的场景
手机电量告罄时
江湖救急借来了充电器
充电接口却对不上
外出游玩时
充电宝是Type-c口
手机是Lightning口
耳机是MicroUSB口
包包里塞了各种型号的一堆线
不仅带着麻烦
线材之间也经常缠绕成麻花
非常考验脑力与耐心
这时你不禁感叹
“要是能无线充电该有多好！”
就在不久前
工业和信息化部发布了

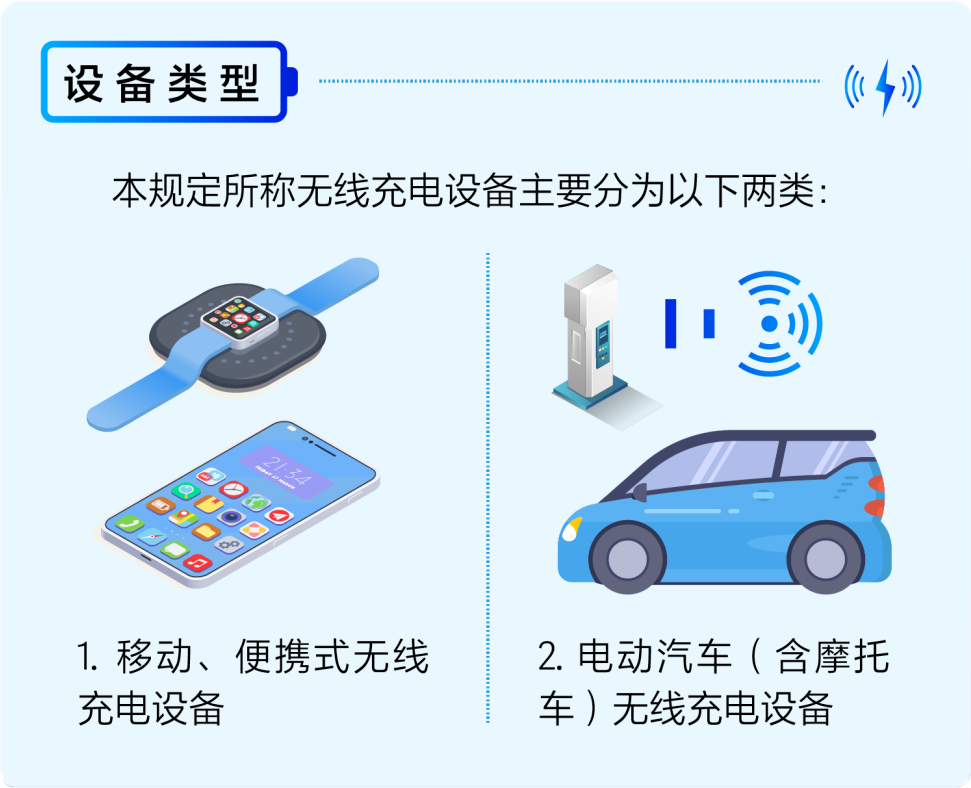

《无线充电（电力传输）设备
无线电管理暂行规定》
对无线充电设备的充电功率
以及充电设备的工作频率范围
做出了具体要求
并将便携移动设备充电功率上限提高至80瓦
△来源：工信部无线电管理局
在应用80瓦无线充电技术后
4000毫安时手机电池的充电时间
可以缩短至20分钟左右
电量焦虑患者又向彻底治愈
迈进了一大步
无线充电是怎样实现的？
让我们回顾一下中学时
老师讲的“电磁感应”现象
“变化的电场和磁场之间可以相互转化”
简而言之
无线充电就是
“电场-磁场-电场”能量转化的过程
无线充电器的送电线圈
把电流转化为变化的磁场
手机又通过内置受电线圈
把变化的磁场转化成电流给“自己”充电
无线充电有什么优势？
与传统有线充电相比
无线充电摆脱了充电口和线材的束缚
只需轻轻一放
就能给手机补充电能
有时设备之间还可以应急反向充电
△平板通过无线充电向手机供电
避免了线材的杂乱
节省了充电口
增加了便携性
另一方面也增加了设备安全性
及防水防尘性能
如今越来越多的设备开始支持无线充电
如无人机、智能手表、蓝牙耳机等等……
HDI厂了解到
而在很多的公共场所
也提供了无线充电服务
还有不少新投运的公共交通工具
也搭载了无线充电设备

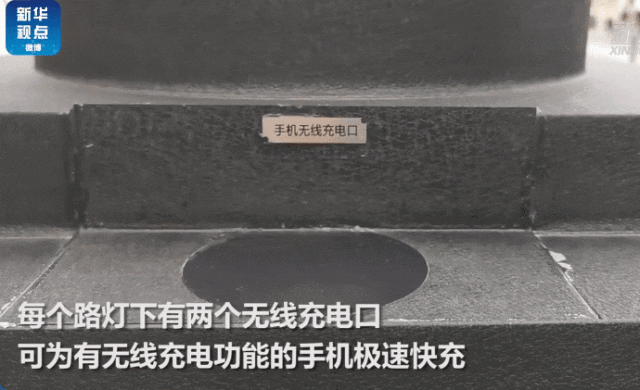

△武汉市江汉路的网红无线充电路灯
随着无线充电技术的发展和普及
以后出门再也不怕手机没电了
△深圳地铁14号线无线充电
无线充电是否有危害？
无线充电设备越来越多
有很多小伙伴会担心无线充电是否会有辐射？
对人体健康会不会有影响？
据专家介绍
无线充电是通过电磁感应来完成充电的
并且只在非常短的距离内有效
电磁辐射范围非常有限
对人体的影响微乎其微
随着无线充电技术不断提升

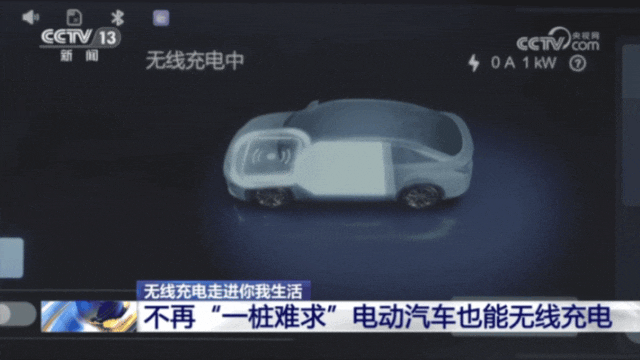

新能源汽车充电也迎来了新模式
无线充电能效和有线充电接近
并且支持快充、慢充需求
软硬结合板厂了解到
新型电动车上也正在推广
