电路板厂之PCB这8种常见标记你都认识吗？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：1804发布日期：2023-06-28 09:45【大中小】

电路板厂今天给大家分享的是：PCB板上常见的8种PCB标记。

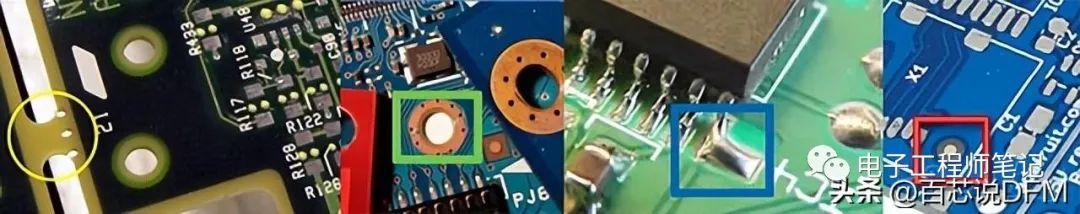

从左到右：邮票孔 - 安装孔 - 防焊焊盘- 基准标记

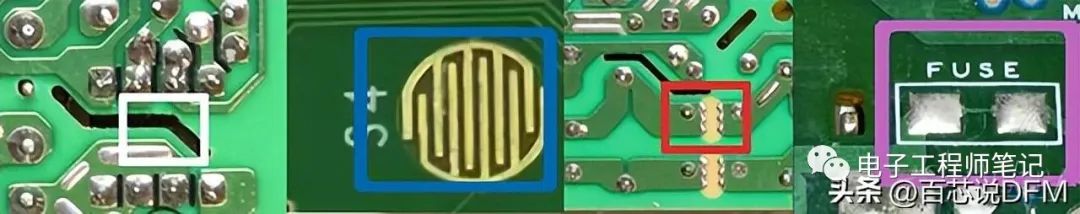

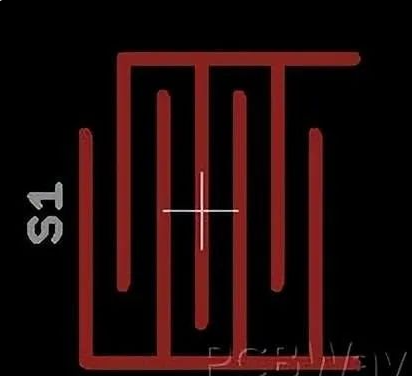

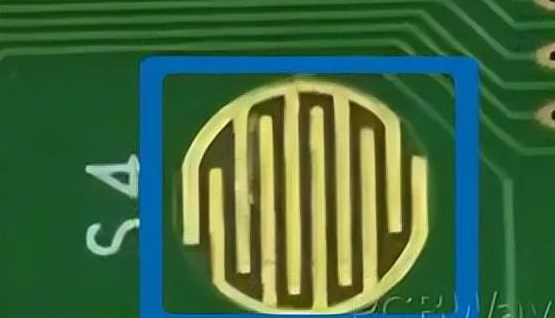

从左到右：PCB 开槽、PCB 按钮、火花隙和保险丝走线

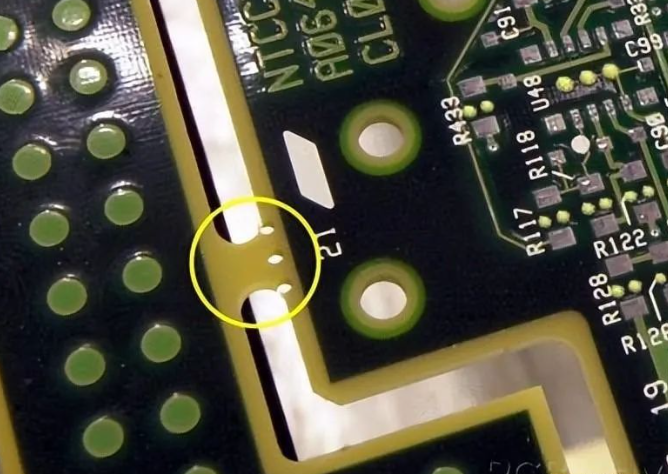

1、PCB 邮票孔

邮票孔

在进行拼板的时候，为了便于PCB板分开，在中间保留一个小的接触区域，该区域中有孔称为邮票孔。我个人觉得取名邮票孔的原因，是不是因为当PCB分开的时候像邮票一样留下那种边缘。

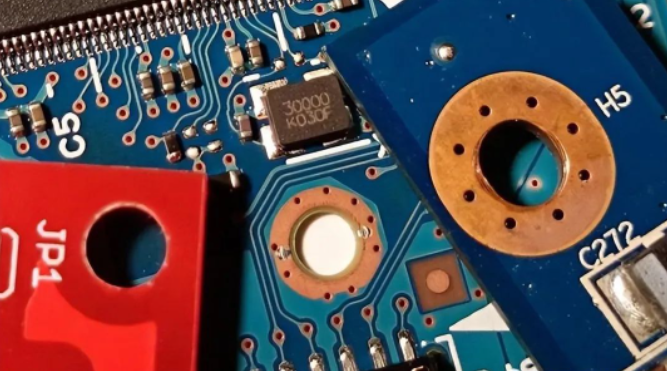

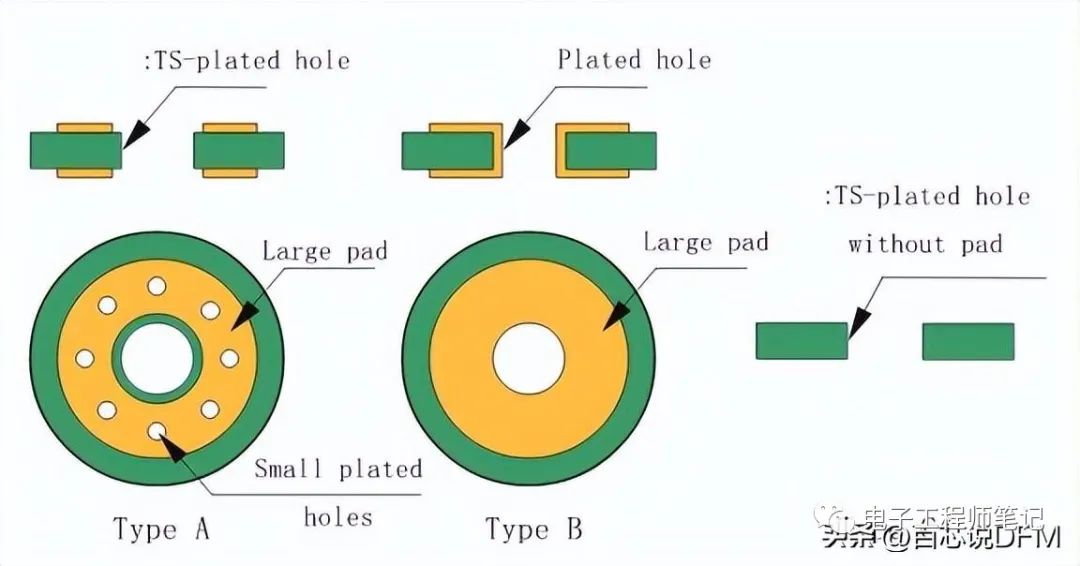

2、PCB过孔类型

PCB过孔类型

在很多情况下，你会看到安装孔被微小的过孔包围。这里主要有2种类型的安装孔：镀层和未镀层。可能会有2个原因使用周围的过孔：

1、当我们想要将孔与内层连接时（如多层PCB中的GND）

2、未镀孔的情况，当想连接上下焊盘的时

3、防焊焊盘（焊料窃取）

波峰焊的缺陷之一在焊接SMD的过程中容易出现焊桥，作为解决方案，人们发现在原始引脚的末端使用额外的焊盘可以解决该问题。额外焊盘的宽度是普通焊盘的2-3倍。也被称为焊料窃取，因为吸收了多余的焊料并防止了焊桥。

防焊焊盘

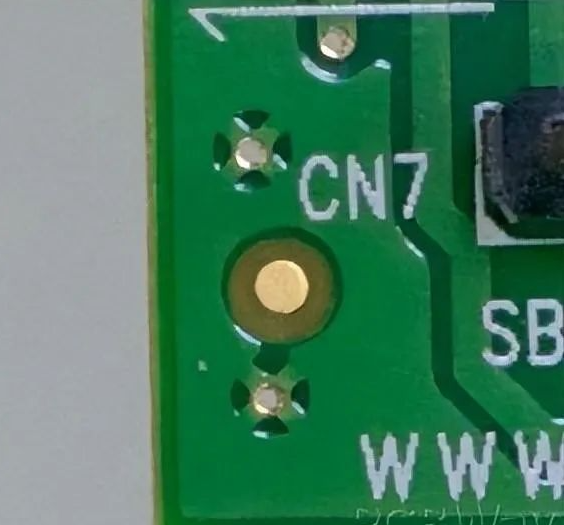

4、基准标记（Mark点标记）

基准标记

一个更大的裸圆圈内有一个裸铜圆圈。该基准标记用作拾放 (PnP) 机器的参考点。基准标记位于三个位置：

1、在面板中。

2、除了QFN,TQFP等小间距零件。

3、PCB边角处。

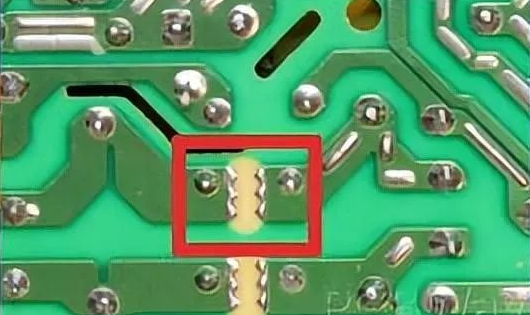

5、火花间隙

火花间隙用于 ESD、电流浪涌和过压保护。高压会使两个端子之间的空气电离，并且在损坏电路的其余部分之前会在它们之间形成火花。不建议使用这种保护方式，但总比没有好，主要缺点是性能会随时间变化。击穿电压可通过以下公式计算：V=((3000×p×d)+1350)其中“p”是大气压，“d”是以毫米为单位的距离。
