PCB软硬结合板市场:满足多样化需求的最佳解决方案
PCB软硬结合板是一种集成了软件和硬件特点的电路板。其优势在于提高了电路板的集成度,减小了体积和重量,同时也可以降低成本。PCB软硬结合板最初是在军事领域中应用,如飞机、导弹等高端设备。随着市场需求的变化,PCB软硬结合板开始应用于智能家居、工业控制、医疗设备、智能穿戴等领域。

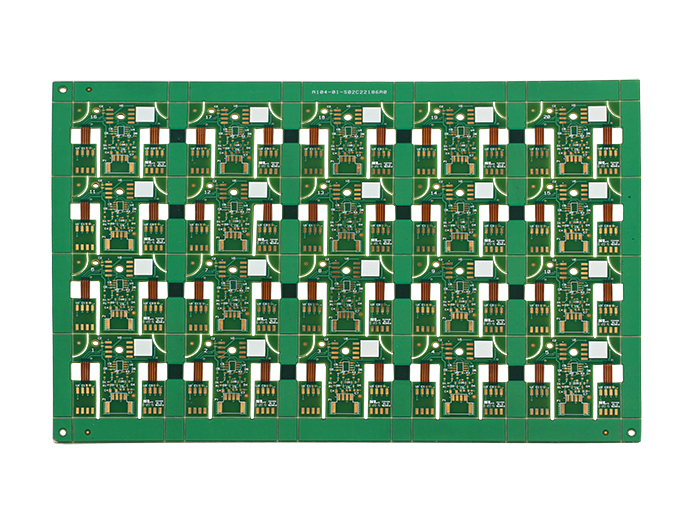

军用航拍软硬结合板
市场发展趋势
1. 个性化需求的提高
PCB软硬结合板的发展趋势之一是个性化需求提高。消费市场上越来越多的电子设备需要集成不同的功能。PCB软硬结合板可以兼容多种芯片,灵活配置功能模块,满足客户多样化的需求。

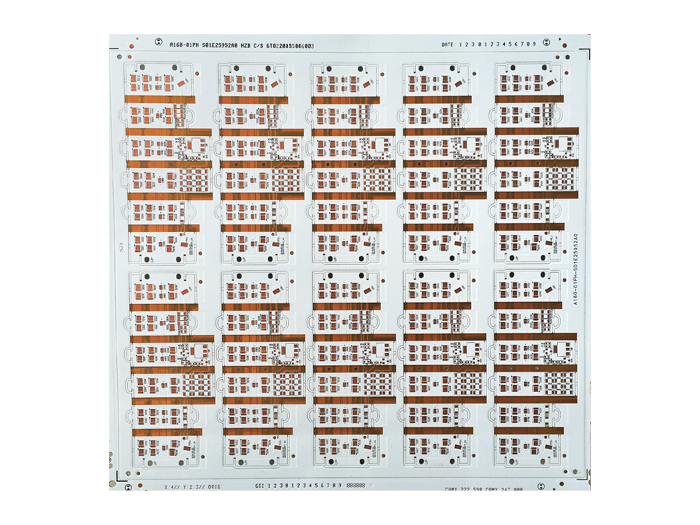

LED软硬结合板
2. 产业升级的趋势
PCB软硬结合板的发展趋势之二是产业升级的趋势。电子制造业以及制造业的数字化升级已经成为重要的发展趋势。PCB软硬结合板可以减小电路板大小,降低产品成本,提高工作效率,进而推动整个制造业的升级。
3. 智能化的趋势
PCB软硬结合板的发展趋势之三是智能化的趋势。随着智能制造和物联网技术的进步,越来越多的电子设备需要接入互联网,与其他设备进行数据交互。PCB软硬结合板可以实现信号板与控制板之间的连接,减少线缆的使用,提高设备的智能化程度。
智能家居温控器软硬结合板
PCB软硬结合板的优势
1. 集成度高
PCB软硬结合板的优势之一是集成度高。软件和硬件在同一电路板上进行设计,增强了电路板的集成度,减小了板子的大小和重量。
2. 节约成本
PCB软硬结合板的优势之二是节约成本。软硬一体的电路板不仅可以减少板材的使用,也可以降低工作人员的工时成本,从而达到节约成本的目的。
3. 应用范围广
PCB软硬结合板的优势之三是应用范围广。从家用电器到通讯设备、医疗领域、汽车电子等领域都需要软硬一体的电路板,PCB软硬结合板的应用越来越广。
PCB软硬结合板的应用
1. 智能家居
PCB软硬结合板可以应用于各类智能家居设备,如智能门锁、智能插座、智能灯光等,通过软硬一体的电路板实现设备之间的互联互通,提高整个家居设备的智能化程度。
2. 工业控制
PCB软硬结合板可以应用于各种工业设备的控制系统。在工业生产中,需要对压力、时间、温度等参数进行实时控制,PCB软硬结合板可以快速处理数据,帮助控制系统实现自动化操作。
3. 智能穿戴
PCB软硬结合板可以应用于智能穿戴设备,如智能手环、智能手表等。通过电路板将传感器、显示器、通讯芯片等组合在一起,实现智能穿戴设备可穿戴化的目的。
汽车软硬结合板厂了解到,随着智能制造和物联网技术的发展,越来越多的电子设备需要集成软硬一体的电路板。PCB软硬结合板以其优越的性能和广泛的应用范围得到了迅速发展。其集成度高、节约成本、应用范围广等优势将会在未来的发展中更加突出。
