手机无线充线路板之手机的无线充电到底好不好用?
无线充电与有线充电的区别到底有哪些?深联电路手机无线充线路板厂来告诉你!

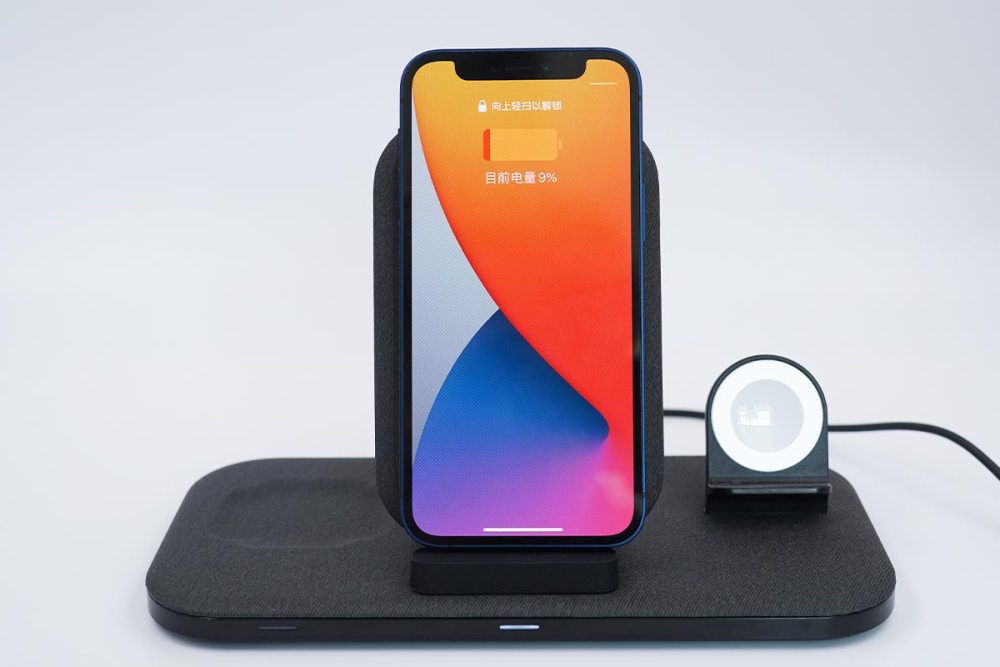

那么无线充电器和有线充电器的区别仅仅只是少了一根数据线吗?其实两者的区别还是非常明显的。首先电能的传输技术就存在着差异,有线充电是传统的通过线材进行电流传输;而无线充电则是源于无线电能传输技术,充电器与用电装置之间以磁场传送能量。
其次,能耗上也有所不同。传统的有线充电,不使用不拔下来几乎没有消耗。对于有线充电,虽然在电压电流的转换上会有一定的损耗,但是并不算太多,加上最后的电池里电能转为化学能,转换率都在85%左右。
据手机无线充线路板小编了解,无线充电的能耗相对较高,不充电不拔也会持续耗电。无线充电的转化里多了一个电能转磁场、磁场转电能的过程,以目前的技术,理论最高转化是90%,而一般的无线充电器转化率在75%左右,加上充电过程原有的85%左右转化率,整个充电过程就只有60%-75%左右。
最后,任何充电方式都会产生电流,产生了电流就会产生磁场,那干扰就会随之而来。有线充电器的电流干扰相对较弱,几乎没有影响。在给手机充电的过程中,对于电话、信息、网络接收等操作都可以无障碍进行,偶尔可能出现一些电流声。
就手机无线充线路板小编了解,但无线充电器的电流干扰就较强,正在使用的无线充电器会让附件设备(大约20cm左右)的手机设备出现电流声、雪花屏等常见的干扰现象。
