PCB厂教你双面板焊接时要注意哪些问题
电路板焊接注意事项
1、PCB厂提醒大家拿到PCB裸板后首先应进行外观检查，看是否存在短路、断路等问题，然后熟悉开发板原理图，将原理图与PCB丝印层进行对照，避免原理图与PCB不符。
2、PCB焊接所需物料准备齐全后，应将元器件分类，可按照尺寸大小将所有元器件分为几类，便于后续焊接。需要打印一份齐全的物料明细表。在焊接过程中，没焊接完一项，则用笔将相应选项划掉，这样便于后续焊接操作。
焊接之前应采取戴静电环等防静电措施，避免静电对元器件造成伤害。焊接所需设备准备齐全后，PCB厂提醒您应保证烙铁头的干净整洁。初次焊接推荐选用平角的焊烙铁，在进行诸如0603式封装元器件焊接时烙铁能更好的接触焊盘，便于焊接。当然，对于高手来说，这个并不是问题。

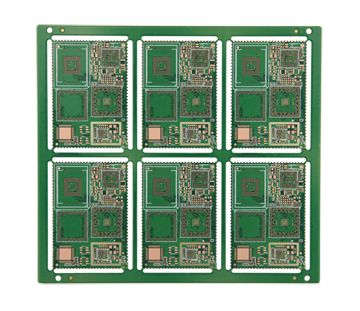

.jpg)
3、挑选元器件进行焊接时，应按照元器件由低到高、由小到大的顺序进行焊接。以免焊接好的较大元器件给较小元器件的焊接带来不便。优先焊接集成电路芯片。
4、进行集成电路芯片的焊接之前需保证芯片放置方向的正确无误。PCB厂告诉你，对于芯片丝印层，一般长方形焊盘表示开始的引脚。焊接时应先固定芯片一个引脚，对元器件的位置进行微调后固定芯片对角引脚，使元器件被准确连接位置上后进行焊接。
