电路板厂生产时常见的四个问题
在电路板设计和线路板生产制作的过程中,工程师不仅需要防止PCB板在制造加工时出现意外,还需要避免设计失误的问题出现。下面深圳线路板厂的小编和大家了解一下,线路板厂家常见的四大因素的pcb板问题进行汇总和分析,希望能够对大家的设计和生产制作工作带来一定的帮助。
问题一:线路板短路:对于此类问题是会直接造成线路板无法工作的常见故障之一,而造成这种板子问题的原因有很多,下面小编带大家逐一进行了解分析。造成PCB板短路的最大原因,是焊垫设计不当,此时可以将圆形焊垫改为椭圆形,加大点与点之间的距离,防止短路。PCB打样零件方向的设计不适当,也同样会造成板子短路,无法工作。如SOIC的脚如果与锡波平行,便容易引起短路事故,此时可以适当修改零件方向,使其与锡波垂直。还有一种可能性也会造成PCB的短路故障,那就是自动插件弯脚。由于IPC规定线脚的长度在2mm以下及担心弯脚角度太大时零件会掉,故易因此而造成短路,需将焊点离开线路2mm以上。
问题二:PCB焊点变成金黄色:一般情况下PCB线路板的焊锡呈现的是银灰色,但偶尔也有金黄色的焊点出现。造成这一问题的主要原因是温度过高,此时只需要调低锡炉温度即可。
问题三:线路板上出现暗色及粒状的接点:PCB板上出现暗色或者是成小粒状的接点问题,多半是因于焊锡被污染及溶锡中混入的氧化物过多,形成焊点结构太脆。须注意勿与使用含锡成份低的焊锡造成的暗色混淆。而造成这一问题出现的另一个原因,是加工制造过程中所使用的焊锡本身成份产生变化,杂质含量过多,需加纯锡或更换焊锡。斑痕玻璃起纤维积层物理变化,如层与层之间发生分离现象。但这种情形并非焊点不良。原因是基板受热过高,需降低预热及焊锡温度或增加基板行进速度。
问题四:PCB元器件的松动或错位:在回流焊过程中,小部件可能浮在熔融焊料上并最终脱离目标焊点。移位或倾斜的可能原因包括由于电路板支撑不足,回流炉设置,焊膏问题,人为错误等引起焊接PCB板上元器件的振动或弹跳。
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品

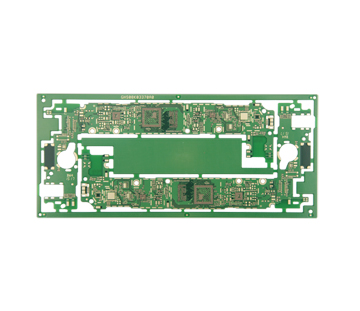

通讯手机HDI
-
-
