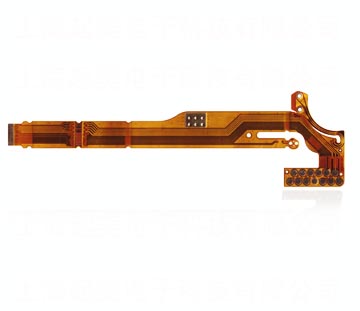

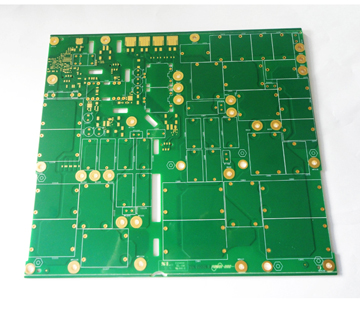

指纹识别软硬结合板的分类
若是依制程分类，软板与硬板接合的方式，可区分为软硬复合板与软硬结合板两大类产品，差别在于指纹识别软硬复合板的技术，可于制程中将软板和硬板组合，其中，有共通的盲孔和埋孔设计，因此可以有更高密度的电路设计，而指纹识别软硬结合板的技术，则是软板和硬板分开制作后再行压合成单一片电路板，有讯号连接但无贯通孔的设计。但目前惯用” 指纹识别软硬结合板”统称软硬结合板产品。指纹识别软硬结合板的物理特性软硬结合板在材料、设备与制程上，与原先软板、硬板各有差异。
在材料方面，硬板的材质是PCB的FR4之类的材质，软板的材质是PI或是PET类的材质，两材料之间有接合、热压收缩率不同等的问题，对于产品的稳定度而言是困难点，而且指纹识别软硬结合板因为立体空间配置的特性，除XY轴面方向应力的考量，Z轴方向应力承受也是重要的考量，目前有材料供货商对PCB硬板或软板厂商，提供指纹识别软硬结合板适用的改良型材料，如环氧树脂（Epoxy）或是改良型树脂（Resin）等材料，以符合PCB硬板或软板间的接合问题。
在设备方面，指纹识别软硬结合板因为材料特性与产品规格的差异，在压合与镀铜部份的设备必需作修正，设备的适用程度将影响产品良率与稳定度，因此跨入指纹识别软硬结合板的生产前须先考虑到设备的适用程度。
ps:部分图片来源于网络，如有侵权，请联系我们删除
