软硬结合板厂5G大数据推升云管端硬件需求,驱动PCB快速增长
2020 年下半年虽然疫情持续影响,但是全球 5G 基建仍处于高峰建设阶段。软硬结合板市场普遍认为 PCB 行业具有较强的周期属性,我们认为 PCB 行业下游横跨云管端三大领域,行业整体具备较强的周期平滑能力。具体来看:
云的需求:随着中美科技战的持续发酵,以及 2020 年以来的疫情刺激,中国以数据中心为代表的新基建正在快速展开。从 2013 年以来,中国 IDC 市场规模增长就一直远超全球 IDC 市场规模增速。中国 IDC 市场规模 CAGR5 大约为 32.9%,而全球 IDC 市场规模 CAGR5 仅为 13.6%,中国 IDC 市场占有率从 2013 年不到15%快速提升到了 2019 年的 35%。中国已经成为规模仅次于北美,成长速度领先的 IDC 市场。
管的需求:5G 投资在 2019 年起步,我们判断高峰建设期将维持到 2021 年,整个建设周期长达 3 年。与 4G 时代相比,5G 基站的 PCB 无论是数量和单价都有大幅提升。主要原因在于 5G 信号频率更高,这导致 5G 建站密度远高于 4G 基站,并且必须使用高频高速 PCB 材料。除此以外,由于 5G 基站的应用场景还包括了车联网等新兴应用,因此我们判断5G建设相比4G将会新增更多的覆盖场景,这对于整体 5G 建设的建站数量和建设周期都有所提升。
端的需求:2020 年虽然有疫情影响,但是 5G 换机潮仍然在持续进行。2020 年 8 月后,随着中国大陆 4G 手机入网时间窗口的结束,我们预计 2020 年下半年 5G 销售占比有望超过 80%,这也将推动 FPCB 和 SLP 的下游需求快速增长。
5G、云服务器、汽车电子等将持续驱动 PCB 稳定增长
印制电路板,即 Printed Circuit Board,简称“PCB”。如果把每个电子产品看做一个生命系统,那“电流”是所有电子生命体的血流, 电子产品必须有电流才能“存活”,而“PCB”就是承载这“血流”的“命脉”。
从物理结构来看,PCB 主要由绝缘基材与导体两类材料构成,是电子元器件连接的提供者,在电子设备中起到支撑、互连的作用,是结合电子、机械、化工材料等绝大多数电子设备产品必需的元件,又被称为“电子产品之母”,距今发展已有 100 多年历史。

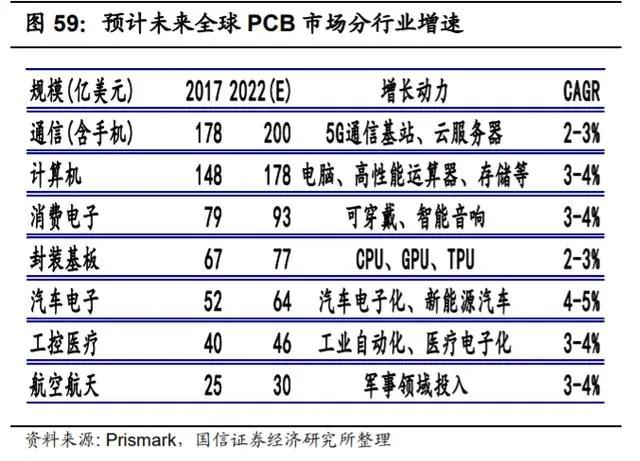

至 2022 年,根据 Prismark 数据,全球 PCB 将维持 3.1%的复合增速,行业产值将达到 688.1 亿美元。未来下游需求呈现几大特点:①5G 激发通信基站等设备建设周期。② 云计算建设,持续拉动服务器需求。③人工智能及虚拟货币拉动对 HPC 高性能计算机需求。④汽车电子化进程持续。⑤工业自动化及医疗器械电子化需求增长。⑥物联网激发各类小型电子传感器产品需求。
对应全球电子产品持续发展,驱动 PCB 产品结构类型持续变化
各类产品的应用产值趋势,多层板占比保持较高,柔性板及 HDI 板增速加快。
根据 Prismark 数据显示,2017 年全球多层板 PCB 产值为 224 亿美元,占全球PCB 产值 38%,至 2022 年复合增速可达 3.00%,随着汽车电子、通信服务器等需求驱动,多层板继续稳步增长,占比有望进一步提升。
柔性板产值 2017 年为 125 亿,占全球 PCB 产值 22%,全球 HDI 产值为 90 亿美元,占全球 PCB 产值 15%,至 2022 年两者复合增速分别为 3.51 及 4.01%。柔性板及 HDI 板主要应用于手机及可穿戴设备等小型化电子设备需求,由于电子设备小型化趋势持续,因此对柔性板及 HDI 板的需求保持稳步增长。

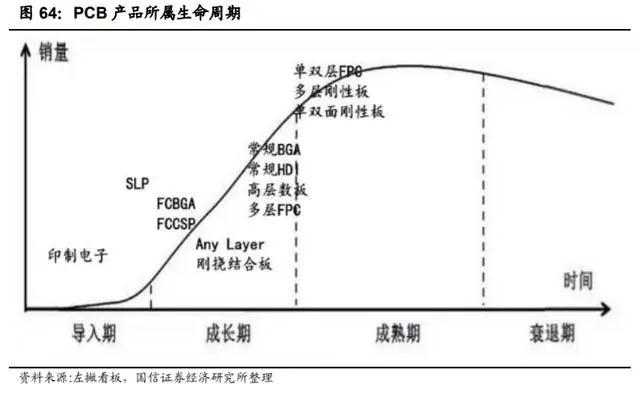

从各类产品的生命周期看,单/双、多层刚性板等处于较为成熟的应用阶段,HDI、高层数板、IC 封装基板等正处于成长期,伴随着电子产品往 5G、可穿戴等应用方向发展,PCB 未来也将向更厚、更细、可变形等趋势发展。
