汽车线路板厂PCB敏感电路如何处理？有哪些干扰元？
汽车线路板厂PCB敏感电路如何处理？有哪些干扰元？

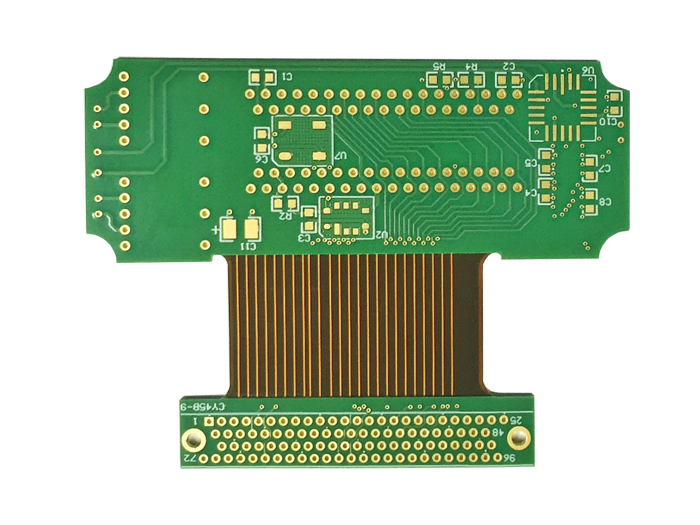

1、PCB敏感电路如何处理
(1)电源线
根据印制线路板电流的大小，尽量加粗电源线宽度，减少环路电阻。尤其要注意使电源线、地线中的供电方向，与数据、信号的传递方向相反，即：从末级向前级推进的供电方式，这样有助于增强抗噪声能力。
(2)地线
设计的原则是)数字地与模拟地分开。若线路板上既有逻辑电路又有线性电路，应使它们尽量分开。低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地。高频电路宜采用多点串联接地，地线应短而租，高频元器件周围尽量用栅格状大面积地箔。接地线应尽量加粗。若接地线用很纫的线条，则接地电位随电流的变化而变化，使抗噪性能降低。因此应将接地线加粗，使它能通过三倍于印制板上的允许电流。如有可能，接地线应在2～3mm以上。接地线构成闭环路。只由数字电路组成的印制板，其接地电路布成团环路大多能提高抗噪声能力。
2、PCB中有哪些干扰元
源指产生干扰的元器件、设备或信号，用数学语言描述如下：du/dt， di/dt大的地方就是干扰源。如：雷电、继电器、可控硅、电机、高频时钟等都可 能成为干扰源。传播路径指干扰从干扰源传播到敏感器件的通路或媒介。典型的干扰传 播路径是通过导线的传导和空间的辐射。敏感元器件指容易被干扰的对象。如：A/D、D/A变换器，单片机，数字IC， 弱信号放大器等。
3、可分为辐射和传导干扰
辐射干扰就是干扰源以空间作为媒体把其信号干扰到另一电网络。而传导干扰就是以导电介质作为媒体把一 个电网络上的信号干扰到另一电网络。在高速系统设计中，集成电路引脚、高频信号线和各类接插头都是PCB板设计中常见的辐射干扰源，它们散发的电磁波就是 电磁干扰（EMI），自身和其他系统都会因此影响正常工作。百能网隶属于勤基集团,是国内领先的电子产业服务平台，在线提供元器件，传感器 采购、PCB定制、BOM配单、物料选型等电子产业供应链整套解决方案，一站式满足电子产业中小客户全面需求。
.jpg)

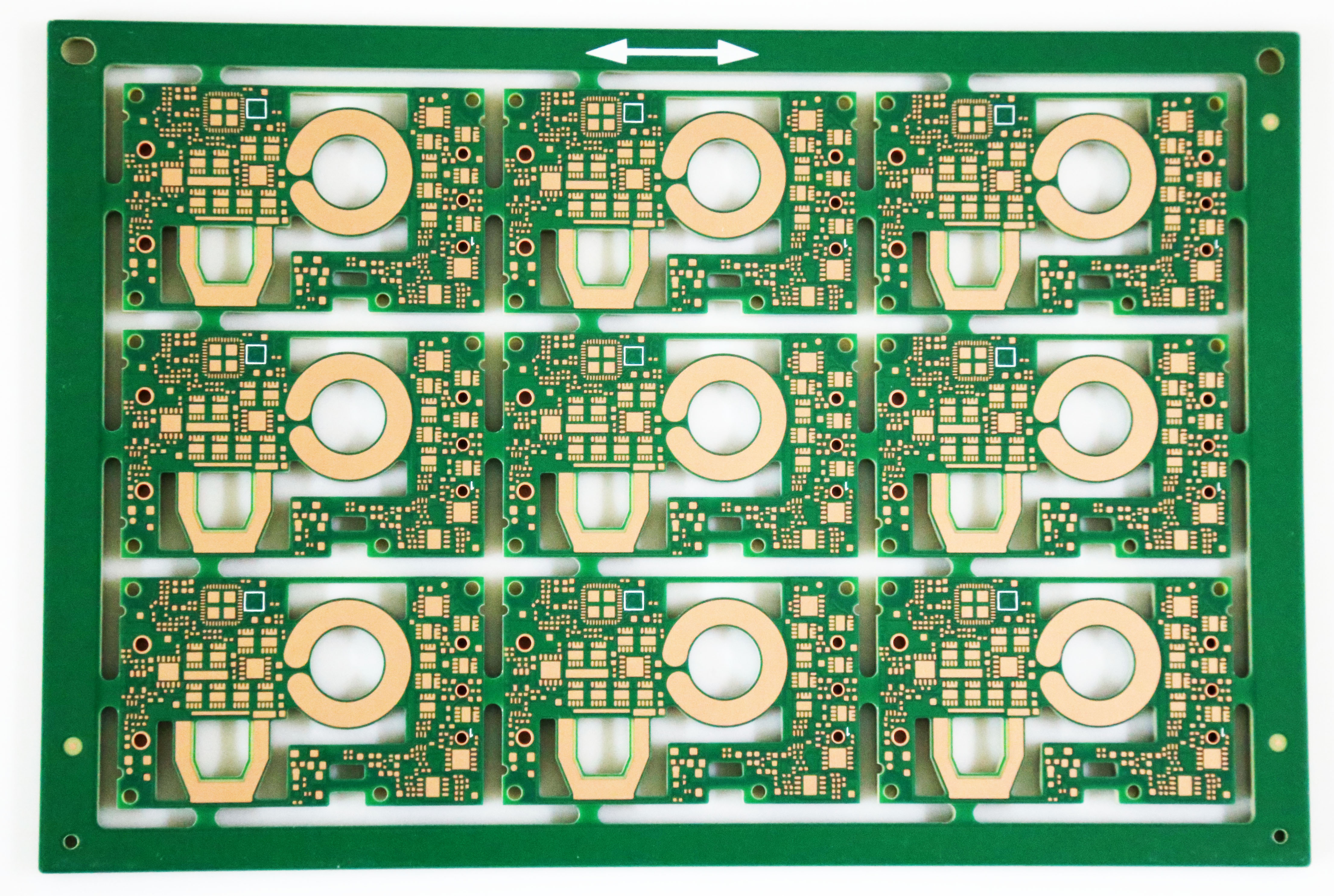

4、PCB中敏感元器件如何处理
元器件摆放时要符合可生产和具有维修便利性。电容极性要一致。发热元器件和敏感元器件要拉开距离摆放。潮湿敏感元器件倾向于封装在盘带(tape-and-reel)系统中，每个盘带具有大数量的元器件。当与IC托盘中的引脚元器件比较时，关键的问题是对潮湿暴露的时间更长了。在设定和处理期间，必须把暴露时间增加时间到干燥储存时间。
ps:部分图片来源于网络，如有侵权，请联系我们删除
