线路板元器件放置

（1）放置与结构有紧密配合的固定位置的元器件，如电源插座、指示灯、开关、连接件之类，这些元器件放置好后将其锁定，使之以后不会误动作。

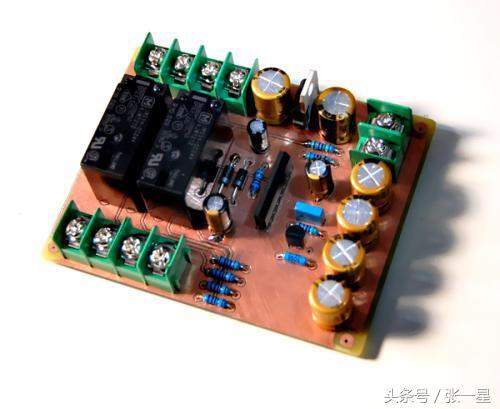

电路板元器件的放置和怎样排高低压？

（2）放置线路上的特殊元器件和大的元器件，如变压器、继电器、发热元件、集成电路模块等。电路板元器件的放置和怎样排高低压？

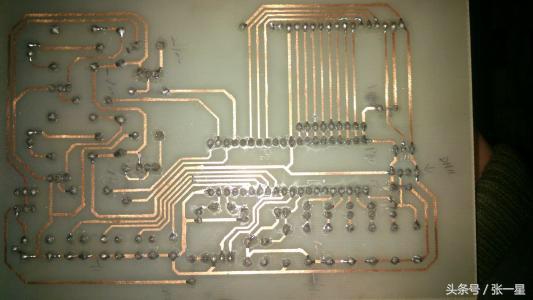

（3）放置小器件，元器件均放置在离板的边缘3mm以内，至少大于印制线路板的厚度，这是由于在批量生产的流水线插件和波峰焊时，提供给导轨槽使用，也是防止外形加工引起边缘部分的缺损。电路板元器件的放置和怎样排高低压？

如果印制电路板上元器件过多，不得已超出 3mm 范围时，可以在板的边缘加上3mm的辅边，辅边开V形槽，在生产时用手掰断即可。

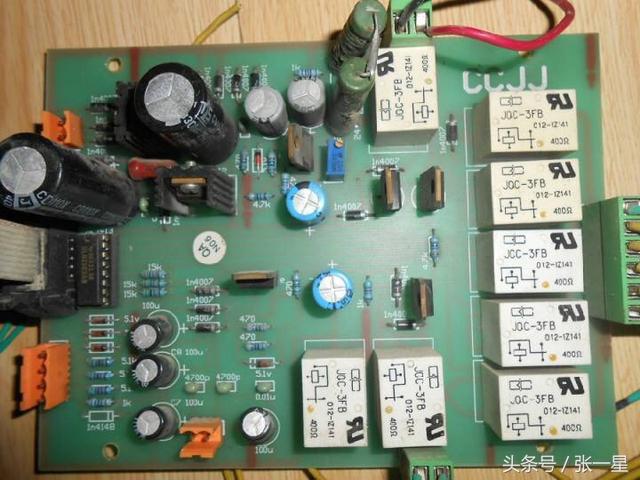

电路板元器件的放置和怎样排高低压？

高低压电路之间的隔离

在许多印制电路板上同时有高压电路和低压电路，高压电路部分的元器件与低压部分的元器件要隔开放置，隔离距离与要承受的耐压有关，电路板元器件的放置和怎样排高低压？

通常情况下，在 2000V 时，板上要距离 2mm，在此之上依比例算还要加大。

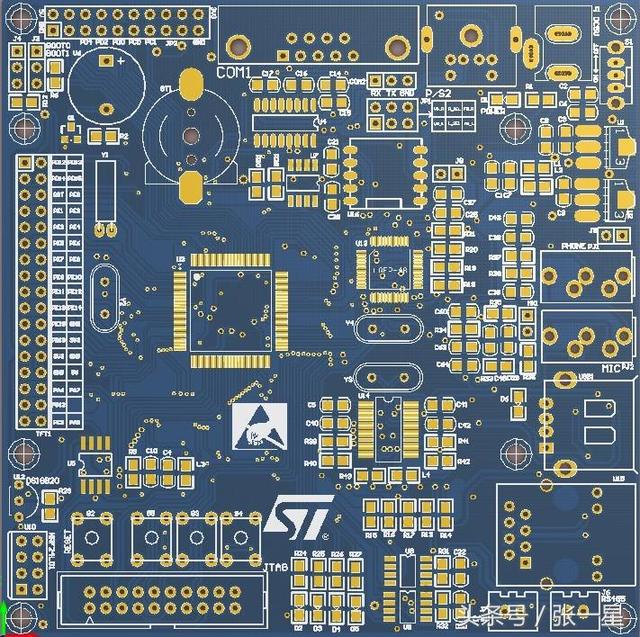

电路板元器件的放置和怎样排高低压？

例如，若要承受 3000V 的耐压测试，则高、低压电路之间的距离应在3.5mm以上。

电路板元器件的放置和怎样排高低压？许多情况下为避免爬电，还在印制电路板上的高、低压电路之间开槽。

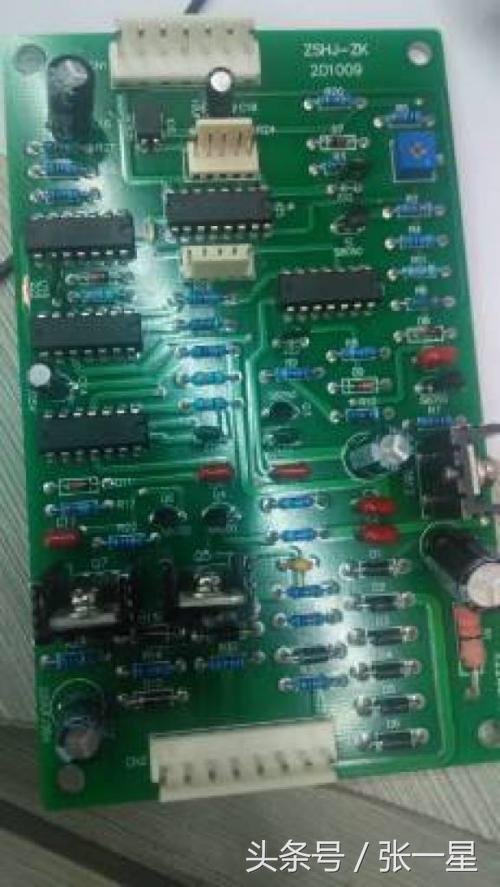

电路板元器件的放置和怎样排高低压？
