在智能手机功能日益丰富、人们对充电体验要求愈发严苛的时代背景下，手机无线充线路板脱颖而出，成为推动手机充电技术变革的关键力量。它犹如一位幕后英雄，默默地在手机内部构建起无形的电力传输桥梁，让充电摆脱线缆的束缚，为用户带来前所未有的便捷。

手机无线充线路板的设计与构造融合了多学科的先进技术。从电路原理上看，它主要基于电磁感应原理或磁共振原理来实现电能的无线传输。在电磁感应式无线充电中，线路板上的发射线圈在通入交变电流时会产生交变磁场，当手机靠近无线充电器时，手机内部的接收线圈会感应出电动势，进而产生电流为手机电池充电。磁共振式无线充电则通过调整发射端和接收端的谐振频率，使两者在特定频率下产生共振，从而实现更高效、更远距离的电能传输。

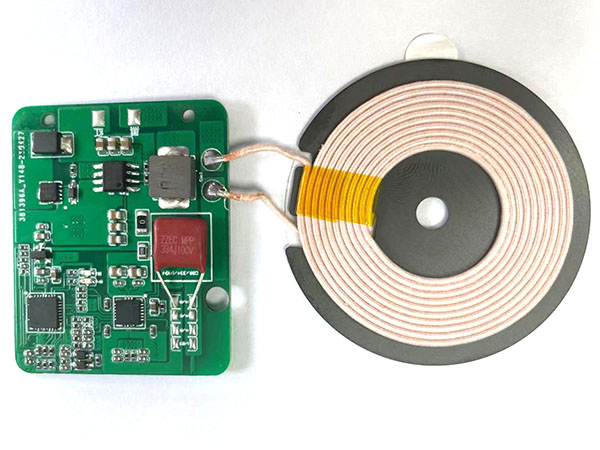

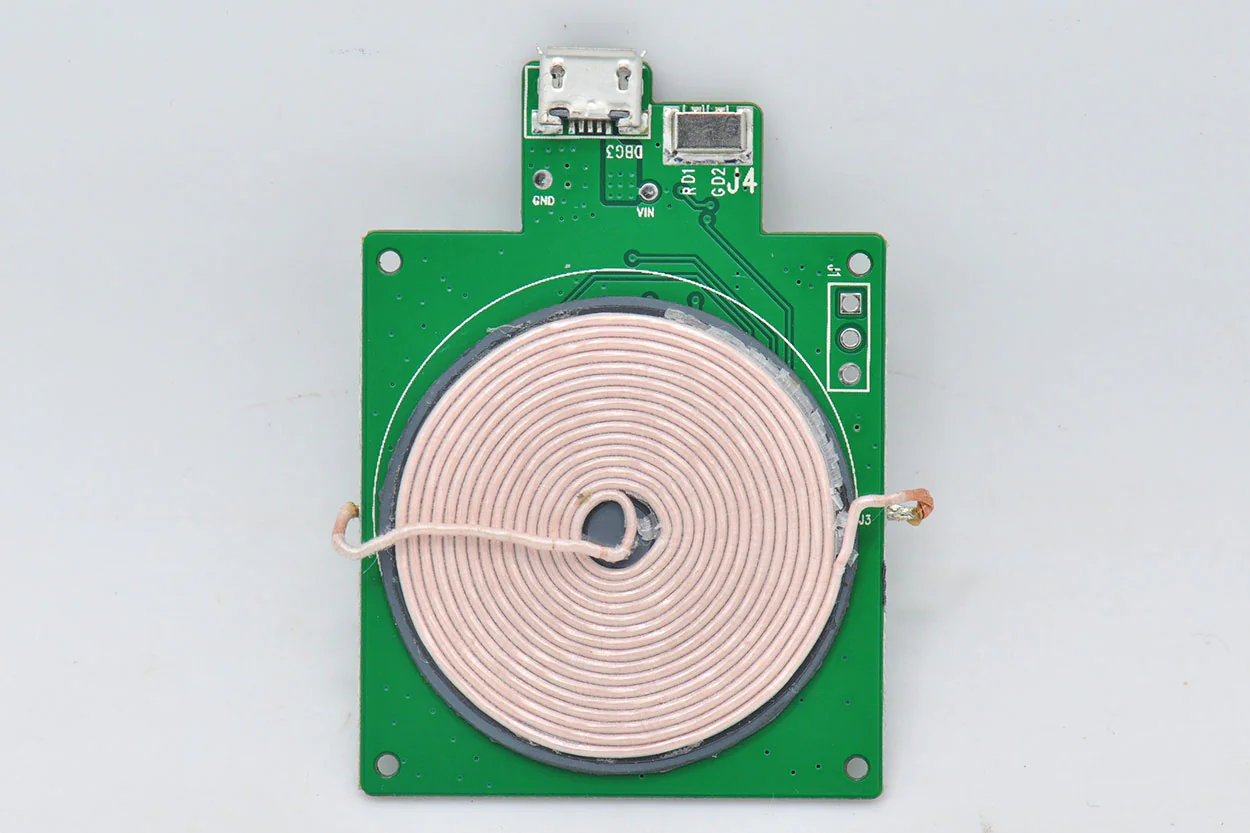

为了确保无线充电的高效性和稳定性，手机无线充线路板在材料选择上极为考究。线路板的基材通常采用具有良好绝缘性能、低介电损耗和高耐热性的材料，如聚酰亚胺（PI）等，以减少电能在传输过程中的损耗和发热现象。铜箔作为导电材料，其厚度和纯度会影响线路的电阻和电流承载能力，因此会选用高品质的铜箔来保证电能的顺畅传输。此外，为了增强电磁感应效果，发射线圈和接收线圈一般采用多股漆包线绕制而成，并且在线圈的设计上会优化匝数、线径和线圈形状等参数，以提高磁场强度和耦合效率。

在制造工艺方面，手机无线充线路板面临着诸多挑战与突破。线路的精细度和间距控制要求极高，这需要借助先进的光刻、蚀刻工艺来实现。例如，通过激光直接成像（LDI）技术能够更精准地将电路图案转移到线路板上，蚀刻过程中精确控制蚀刻液的浓度、温度和时间，确保线路的宽度和间距符合设计要求，从而实现高密度的电路布局。钻孔工艺也是关键环节，对于微小的过孔，采用激光钻孔技术可以提高钻孔的精度和速度，保证线路板各层之间的电气连接可靠。同时，表面处理工艺如镀金、镀锡等，不仅可以提高线路板的可焊性，还能增强其抗氧化和抗腐蚀能力，延长线路板的使用寿命。

手机无线充PCB还具备强大的智能控制功能。它集成了微控制器单元（MCU）、功率管理芯片、通信芯片等多种智能元件。MCU 就像线路板的 “大脑”，负责监控整个无线充电过程，根据手机电池的电量、温度等信息动态调整发射功率，实现智能充电控制。例如，当手机电池电量较低时，线路板会提高发射功率以加快充电速度；当电池接近充满时，则会降低功率，采用涓流充电模式，保护电池健康。功率管理芯片则能够高效地将输入的电能进行转换和分配，确保在不同的充电阶段都能提供稳定的电压和电流。通信芯片实现了手机与无线充电器之间的信息交互，例如手机可以向充电器发送电池状态信息，充电器也可以向手机反馈充电参数和状态，以便双方协同工作，优化充电过程。

随着智能手机技术的不断发展和消费者对充电体验期望的持续提升，手机无线充线路板也在不断演进和创新。未来，它将朝着更高功率、更远距离、更小尺寸以及更高兼容性的方向发展。在提高功率方面，研发新型的功率半导体器件和优化电路拓扑结构将成为关键。例如，采用氮化镓（GaN）功率器件替代传统的硅基功率器件，能够显著提高开关频率，降低能量损耗，从而实现更高的充电功率输出。在增加充电距离上，通过深入研究磁共振技术，进一步优化谐振系统的设计，有望实现数厘米甚至更远距离的无线充电，让用户在放置手机时拥有更大的自由度。为了满足手机轻薄化的趋势，手机无线充线路板将不断优化自身结构和工艺，减小体积和重量，同时通过标准化的接口和协议设计，提高与不同品牌、不同型号手机的兼容性，使无线充电技术能够在更多的手机产品中得到普及应用。

线路板厂认识到手机无线充线路板作为手机无线充电技术的核心载体，以其精妙的设计、先进的材料与工艺以及强大的智能控制功能，为手机用户开启了便捷充电的新大门。在未来的科技浪潮中，它将继续引领手机充电技术的创新发展，为人们的智能生活带来更多的便利与惊喜。
