电路板设计与制作:PCB设计铜铂厚度、线宽和电流关系解析

2024-12-20 09:33

PCB(印刷电路板)设计中,铜铂厚度、线宽以及电流承载能力之间的关系直接影响到电路板的性能和可靠性。合理设计铜铂厚度和线宽,不仅可以提高电路的工作效率,还能保证电路的安全运行。本文将详细分析这些关键参数的关系,并提供相关设计指导。

1. 铜铂厚度与电流承载能力的关系 铜铂的厚度是PCB设计中最重要的参数之一。铜铂厚度越大,电流承载能力越强。这是因为铜层的厚度直接影响电流的通过能力以及电路的温升。通常情况下,厚度为1oz/ft²的铜层可以承载大约1A的电流。



2. 线宽与电流承载能力的关系 PCB的线宽直接决定了电流通过时的电阻以及产生的热量。线宽越宽,电流通过时的电阻越小,热量产生也越少,从而提高电流承载能力。根据IPC-2221标准,可以通过线宽与铜铂厚度的组合来计算电流承载能力。



3. 铜铂厚度、线宽与电流关系表 为了帮助设计师在实际项目中选择合适的铜铂厚度和线宽,以下是常见铜铂厚度和电流承载能力的参考关系表(单位:A/mm):

铜厚(oz/ft²)

线宽(mm)

电流承载能力(A)

1 oz/ft²

0.25

1.5

2 oz/ft²

0.25

2.5

3 oz/ft²

0.5

4.0

5 oz/ft²

0.5

6.5

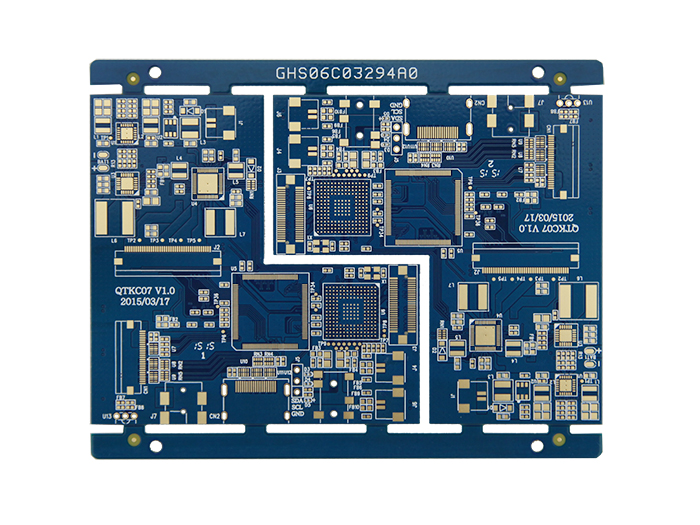

4. 电路板设计建议

·选择合适的铜铂厚度:对于高电流应用,建议选择较厚的铜层(如2oz/ft²或3oz/ft²),以减少电流通过时的热升高。

·优化线宽设计:增加线宽有助于提高电流承载能力,但也会增加PCB的面积,因此需要在电路的空间限制内进行合理选择。

·温度控制:设计时应考虑铜层厚度和线宽对温升的影响,避免过热损害电路板。

线路板设计中的铜铂厚度、线宽与电流承载能力之间有着密切的关系。铜铂厚度越大,往往意味着能承载的电流强度越高,为大电流电路设计提供基础保障。线宽越宽,其允许通过的电流也就越大,可满足高功率设备的电流输送需求。合理匹配铜铂厚度与线宽,才能精准把控电流承载能力,确保 PCB 稳定运行。设计师应根据实际电流需求、功耗以及温升限制来合理选择铜铂厚度和线宽,以确保电路板的稳定运行和高效散热。
