PCB（Printed Circuit Board），即印制电路板，是电子元器件的支撑体和电气连接的提供者。它由绝缘底板、连接导线和焊盘等组成。通过在绝缘板上印制导电图形，实现电子元件之间的电路连接。广泛应用于电子设备中，如计算机、手机、电视等，对电子产品的性能和可靠性起着至关重要的作用。

一、PCB 分为哪些层？

这里将 PCB分为7个工作层：信号层、内部平面、机械层、阻焊层、丝印层、系统层和其他层。

电路板层

1、信号层

信号层包括 Top Layer、Bottom Layer、Mid Layer1、Mid Layer2……，信号层用于安装组件和走线，它也被称为电路层。铜层

2、内部平面层

内部平面层用于布置电源和地线。每个内部平面层可以有两个或多个电源，如 +5V、+15V 等。

3、机械层

机械层一般用于放置 PCB 板印刷和组装方法的指示性信息，如电路板物理尺寸线、尺寸标记、数据表、过孔信息、组装说明等。

4、阻焊层

阻焊层包括顶部和底部。Solder Paste Layer 包括Top Paste 和Bottom Paste，其功能与Solder Mask Layer 相似。   阻焊层可以防止铜与空气相互作用而氧化，以及防止 PCB短路。

5、丝印层

丝印层包括顶部覆盖层和底部覆盖层。用于放置元器件简介、元器件数量、徽标、日期等文本信息。丝印通常来说多为白色，也有用其他颜色。丝印主要是用来显示信息，与电路连接没有关系。

6、其他层

Keep-Out Layer 用于定义印刷电路板的区域。Drill guide 和 Drill drawing 用于进行钻孔绘图和钻孔定位，Drill Drawing比较常用

7、系统层

系统层包括 Connections、Pad Holes、Via Holes、Visible Grid 1 和 Visible Grid 2。

二、PCB分类-层数

根据层数，PCB可分为三种类型，即单层PCB、双层PCB和多层PCB。

1、单层 PCB

单层 PCB 是指导电材料（通常是铜）仅铺在板的一侧的PCB。单层 PCB 设计最简单，通常包含较少的组件，比较容易制造。

2、 双层 PCB

与单层板不同，双层板的两面都有导电材料。因此，可以在电路板的两侧蚀刻迹线。过孔是双面 PCB设计的重要因素之一，可以将 PCB走线从一侧连接到另一侧。

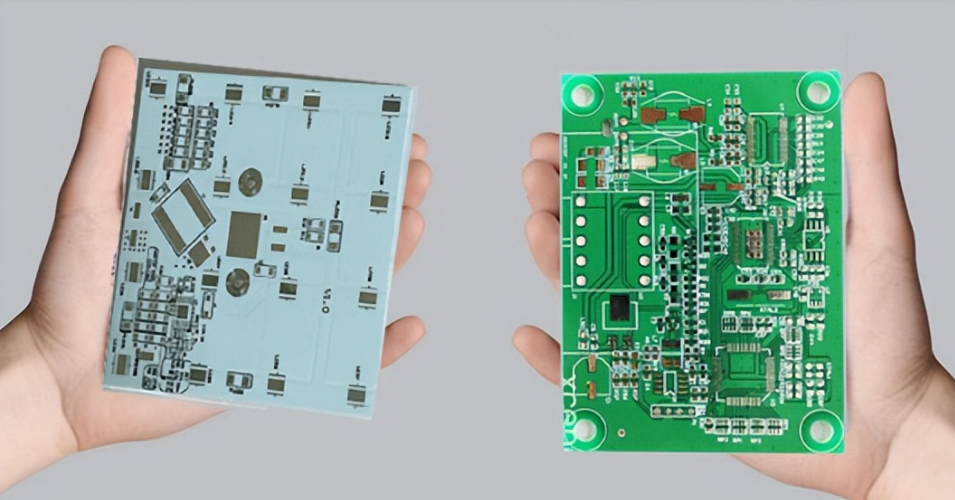

线路板的两侧通常分别称为顶部和底部

3、多层 PCB

多层 PCB 具有两个以上导电层。它们本质上是由多个双面 PCB 粘合在一起并附有绝缘层组成。多层 PCB 可以多至12、16层，甚至更多。生产比较复杂，价格也比较贵。

三、PCB 分类-根据外观

常见的 PCB 外观包括：刚性 PCB 、柔性 PCB 和软硬结合 PCB

1、刚性 PCB

在日常电子设备中，经常能看到 刚性 PCB ，由固体材料组成，可以是单层/双层/多层。使用寿命比较高。

2、柔性 PCB

柔性 PCB 使用柔性材料，如聚酰胺、PEEK（聚醚醚酮）或透明导电聚酯薄膜作为基材，相对比较灵活，可以弯曲。也可以是单面/双面/多面。

柔性电路广泛应用于有机发光二极管、LCD 制造、柔性太阳能电池、汽车工业、移动电话、相机、个人电脑等可穿戴和复杂电子设备。柔性电路制造起来比较复杂，成本也更高。

3、刚柔结合 PCB

有些 设备因为尺寸和应用的要求，需要一部分柔性，另一部分是刚性的 PCB，也就是刚柔结合 PCB 。

柔性-刚性 PCB 由多层柔性 PCB 与多个刚性 PCB 层相连组成。

在手机、数码相机、汽车中都有应用

随着科技的不断进步，PCB 的制作工艺也在日益精进，为各类先进电子设备的发展提供了坚实的基础。
